ファーツリーマウント
-
-
ヘラマンタイトン独自のファーツリー（もみの木）形状のため、一つのサイズで幅広い板厚に対応します。貫通穴、メネジ両方にご使用いただけます。
ドーム型の支えが付いているため、パネルに取り付けた後でも安定した固定ができ、埃の侵入も防ぎやすくします。【規格】
- ・欧州統一規格(EN45545-2)適合：HL1（要求R22)、HL2（要求R23)
- ・全米防火協会(NFPA130)適合
エッジクリップ
-
-
プラスチックや金属製のパネルエッジにはめ込み、Zタイやインシュロックタイと併用して配線を結束・固定します。パネルエッジへ強固に取り付けることが可能なメタルクランプ機構を採用しているため、高い引抜強度で、ガッチリと配線を固定します。ビス止めが不要なため、パネルへの穴あけをする必要がありません。配線の結束・固定・緩衝の3つの機能を持ち、部品点数の削減に貢献します。
【規格】
- ・欧州統一規格(EN45545-2)適合： HL1（要求R22)、HL2（要求R23)
- ・全米防火協会(NFPA130)適合
耐熱グレード
高温外環境下
-
色
黒
-
材質
66ナイロン＊
-
UL難燃グレード(主原料)
UL94HB
-
常時使用温度範囲
-40℃〜+110℃
＊：クリップ爪部：スチール鋼C75S 亜鉛系塗装処理
-
-

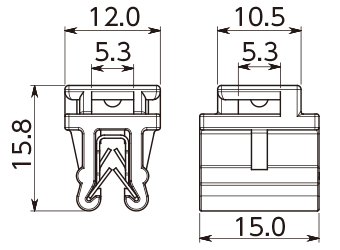

パネルエッジ上側固定タイプ
型番 使用Ｚタイ・インシュロックタイ 適用板厚 (ｍｍ) 販売単位(個) 袋 ケース EC1030CO-S-FR Z80タイプ、T60タイプまで 1.0～3.0 100 5,000 -
単位：mm
-
-
パネル表面側固定タイプ
型番 使用Ｚタイ・インシュロックタイ 適用板厚 (ｍｍ) 販売単位(個) 袋 ケース EC1640-S-FR Z40タイプ、T60タイプまで 1.6～4.0 100 5,000 -
単位：mm
ご注意
- 複数回線の固定による過荷重を原因とした脱落にご注意ください。
- 鋼材エッジの取り付け位置に傾斜がある場合は、クリップ爪部の開口側を水平より下向きの方向ではめ込んでください。
- ご使用に際しては製品が用途や使用環境に適合するか、お客様で事前に評価・確認の上、採用のご判断をお願いいたします。
ケーブルサポート
-
-
ハット型ケーブルサポート
溶接作業なしに、簡単に取り付けられる配線固定具です。プラスチック製のため軽量で、金属製電線支え具のように電線被覆を傷つける心配がありません。電線にゴムなどの緩衝材やビニールテープを巻く必要がなく、作業性向上・部品点数削減に貢献します。また、細い電線束でも結束バンドで締め付けることで電線のズレを防ぎ、分岐も容易です。
【規格】
- ・欧州統一規格(EN45545-2)適合 HL1（要求R22)、HL2（要求R23)
- ・全米防火協会(NFPA130)適合
-
-
L字型ケーブルサポート
Ｌ字型ケーブルサポートは、2点止めで固定後の回転やズレを防止します。金属製のＬ字ブラケットでは難しい並行配線が可能で、ノイズ対策としてスペースを空けて並行配線ができます。
また、縦配線で固定することもできます。【規格】
- ・欧州統一規格(EN45545-2)適合 HL1（要求R22)、HL2（要求R23)
- ・全米防火協会(NFPA130)適合
横配線、縦配線どちらでも固定できます。
金属製マウントベース
-
-
金属製マウントベースは、ステンレススティールSUS304をベースとし、耐候性能を有する両面テープ採用により、屋外でも使用可能なマウントベースです。Φ5.0mmの穴を2つ備えているため、木ネジやM4ビスで強固に固定することが可能です。
タイは縦・横いずれの方向からも挿入できます。
-
-
鉄道車両向け配線ソリューション
鉄道車両内でご使用いただける各種配線ソリューション製品をダイジェストカタログとしてまとめました。
製品一覧表や各製品ページに適用箇所を掲載しているため、容易に検索することが可能です。更新：2023年2月
