マウントヘッド

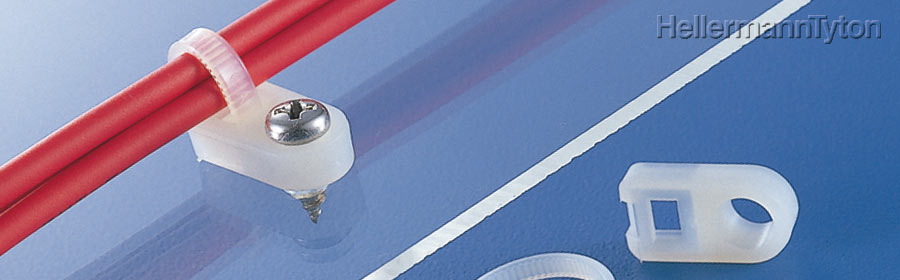

インシュロックタイのヘッドが固定具の中に収まり、引っ掛かりを抑える構造です。

●インシュロックタイと併用して、配線を固定します。

用途例

  • 電気・電子機器
  • 産業・工作機械
  • 通信工事
  • 配電盤内のケーブル固定

仕様

材質 66ナイロン
乳白
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃~+85
グレード
標準
耐候

耐熱

耐薬品

難燃

UL難燃グレード(主原料)

UL94HB

UL94V-2

UL94V-0

マウントヘッド

マウントヘッド

型番表

【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。

総合デジタルカタログ閲覧

型番 寸法 mm 使用
インシュロック
タイ
適用ビス 販売単位
(個)
図面
ダウンロード
φD A B H
FH18 3.9 13.7 7.2 4.0 T18タイプまで M3 100 図面
FH30 5.5 18.0 9.8 4.9 T30タイプまで M5 図面
FH50 7.0 21.6 11.3 6.2 T50タイプまで M6 図面
