アルミパイプフレーム用固定具

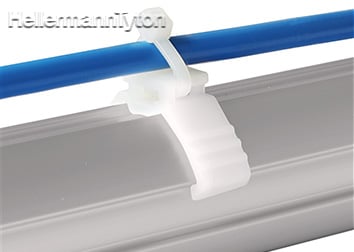

- ●生産現場の設備ユニットのアルミパイプフレームへ取り付けて、インシュロックタイを併用して簡単に配線固定が可能です。
- ●SUS社製グリーンフレーム＊11GF-N外寸28mmタイプに対応しています。

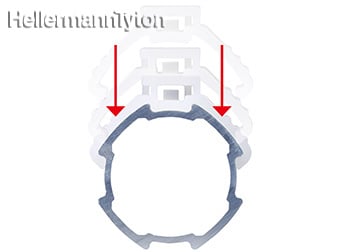

- ●フレームにカチッとはめ込むだけで、片手で簡単に取り付けできます。

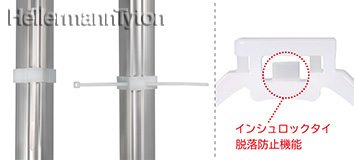

- ●縦・横いずれの方向からもインシュロックタイを挿入できるため、配線マネジメントの自由度が拡大します。
- ●インシュロックタイ脱落防止機能付きで作業性にも優れています。
＊1： SUS株式会社の商標あるいは商号です。
用途例
- 工場内設備メンテナンス
製品の特長
仕様
| 材質 | 66ナイロン |
|---|---|
| 色 | 乳白 |
| 環境負荷物質管理情報 |

|
| 常時使用温度範囲 | -40℃～+85℃ |
| グレード |
標準
耐候
耐熱 耐薬品 難燃 |
| UL難燃グレード（主原料） |
UL94HB
UL94V-2
UL94V-0 |
型番表
| 型番 | 適用フレーム | 使用インシュロックタイ*2 |
販売単位 （個） |

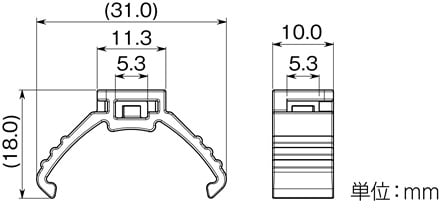

図面 ダウンロード |
| APFM28 | グリーンフレーム GF-N外寸28mmタイプ | T18～T60タイプまで | 100 | 図面 |
＊2：インシュロックタイは別売りです。
仕様
| 材質 | 66ナイロン |
|---|---|
| 色 | 黒 |
| 環境負荷物質管理情報 |
|
| 常時使用温度範囲 | -40℃～+85℃ |
| グレード |
標準
耐候
耐熱 耐薬品 難燃 |
| UL難燃グレード（主原料） |
UL94HB
UL94V-2
UL94V-0 |
型番表
| 型番 | 適用フレーム | 使用インシュロックタイ*2 |
販売単位 （個） |

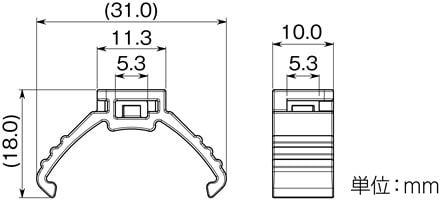

図面 ダウンロード |
| APFM28-W | グリーンフレーム GF-N外寸28mmタイプ | T18～T60タイプまで | 100 | 図面 |
＊2：インシュロックタイは別売りです。
FAQ
Q パイプ状のアルミフレームであれば取り付け可能ですか？
A いいえ、SUS株式会社のグリーンフレームGF-N(外寸28mmタイプ)のみに適合します。

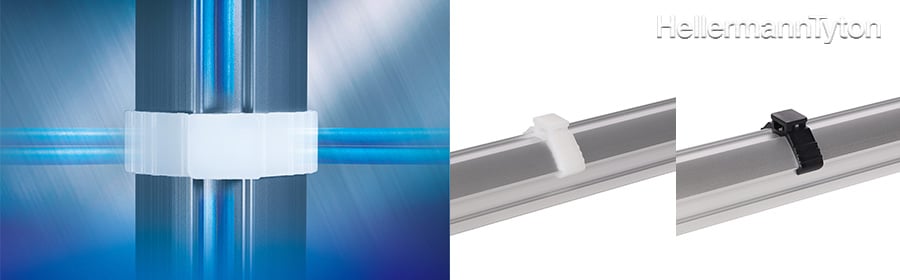

Q 白色と黒色の違いを教えてください。
A 白色は屋内用の標準グレード、黒色は屋内外用の耐候グレードです。お使いのインシュロックタイの色に合わせてお使いください。
Q 取り付け方法を教えてください。
A フレーム形状に合うようにはめ込むだけで取り付けできます。APFM28の両端がしっかりフレームに引っかかっていることをご確認ください。
Q 取り外すことはできますか？
A APFM28の端部のフレームに引っかかっている部分を起こすことで取り外し可能です。
Q 併用するインシュロックタイは同梱されていますか？
A 本製品には付属していませんので、インシュロックタイは別途ご用意ください。
