エッジクリップ付きタイ 適用パネル厚3~6mm

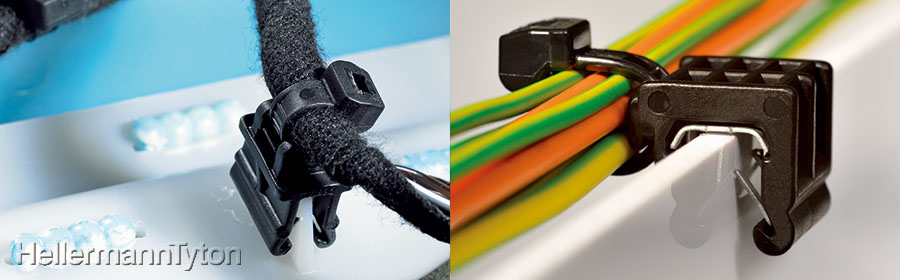

エッジクリップ付きタイは、パネルエッジにはめ込むだけで簡単に固定でき、穴あけ作業が不要なパネル固定用結束バンドです。自動車、電気配線工事など幅広い業界で使用されています。



●プラスチックや金属製のパネルエッジにはめ込み、インシュロックタイと併用して配線を結束・固定します。

●パネルエッジへ強固に取り付けることが可能なメタルクランプ機構を採用しているため、高い引き抜き強度で、ガッチリと配線を固定します。

●ビス止めが不要なため、パネルへの穴あけをする必要がありません。配線の結束・固定・緩衝の3つの機能を持ち、部品点数の削減に貢献します。

※一部商品には500本入りもございます(下記型番とは異なります)。詳細はお問合せください。

<ご注意!>

●金属製パネルに使用する場合、表面のめっきや塗装などの塗膜が剥がれると、サビが発生することがあります。
●商品は全て、インシュロックタイが取り付けられた状態で納品されます。クリップ単体での販売はしておりません。
●エッジクリップ付きタイを取り付ける際は、パネル奥まで確実に差し込んでください。。

仕様

材質 66ナイロン
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃~+105
グレード
標準

耐候

耐熱

耐薬品

難燃

UL難燃グレード(主原料)

UL94HB

UL94V-2

UL94V-0

パネル厚3~6mm 型番表

【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。

総合デジタルカタログ閲覧

型番
(インシュロックタイのセレーション)
アセンブリ状態 クリップのタイプ 結束径
φ(mm)
インシュロックタイ
寸法 mm
ループ
引張強度
(最小値)
N(kgf)
適用
工具
販売
単位
(本)
図面
ダウンロード
全長
T50RHSWEC19
(インサイドセレーション)
f9_edgeclip_draw_b_ec19.gif EC19 φ5~φ45 202 4.6 225
(22.94)

EVO7SP
MK8

EVO9SP
MK9
MK9RE-F

100 図面
T50ROSHSBEC19
(アウトサイドセレーション)
EC19 φ5~φ45 200 4.6 225
(22.94)
100 図面
T50RHSWEC20
(インサイドセレーション)
f9_edgeclip_draw_b_ec20.gif EC20 φ5~φ45 202 4.6 225
(22.94)
100 図面
T50ROSHSBEC20
(アウトサイドセレーション)
EC20 φ5~φ45 200 4.6 225
(22.94)
100 図面
T50ROSHSBEC23
(アウトサイドセレーション)
f9_edgeclip_draw_b_ec23.gif EC23 φ5~φ45 200 4.6 225
(22.94)
100 図面
T50ROSHSBEC24
(アウトサイドセレーション)
f9_edgeclip_draw_b_ec24.gif EC24 φ5~φ45 200 4.6 225
(22.94)
100 図面
