ガルバロック・エッジクリップ 1-2回線用

製品一覧

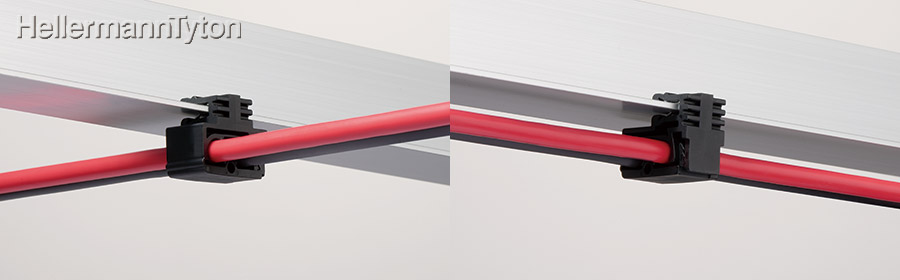

ソーラーパネルや架台フレームのエッジにはめ込み、ケーブルを挟むだけで簡単に配線施工できる、作業性抜群の配線固定具*1

●横ズレ防止機能付きロック機構のカバーで、ケーブルのズレや外れを防止します。

●独自の爪クランプ機構を採用しているため、フレームのエッジにガッチリと食い込み固定できます。

●ガルバロックと同じ11ナイロン製のハウジングのため耐塩害性・絶縁性に優れており、穴あけ・ビス留めも不要で作業効率がアップします。*1

* 1:ガルバロック・エッジクリップを取り付ける際は、パネルの奥まで確実に差し込んでください。

用途例

  • ソーラーパネルや屋外の亜鉛めっき鋼板周辺での配線施工に。
  • 山間部や降雪地帯での融雪剤・凍結防止剤(塩化カルシウム)対策に。
  • 沿岸部での塩害対策に。

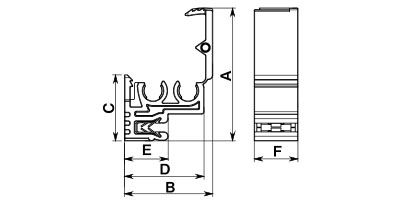

交差タイプ:仕様

材質 11ナイロン クリップ部材質:<金属勘合部>スチール鋼C75S 亜鉛系塗装処理
環境負荷物質管理情報 RoHS適合
常時使用温度範囲 -40℃~+105
グレード

標準

耐候
耐熱
耐薬品

難燃

UL難燃グレード(主原料)
UL94HB

UL94V-2

UL94V-0


型番表

【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。

総合デジタルカタログ閲覧

型番 配線固定方向 結束径φ(mm) 寸法 mm 適用パネル厚
(mm)
販売単位
(個)

図面

ダウンロード

A B C D E F 最小 最大
GLEC1-2VJ-7 交差 6.4~7.1 (45.3) (30.0) 22.7 27.3 15.0 15.0 1.0 3.0 100 図面

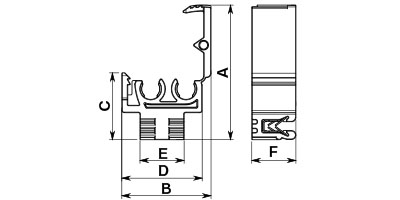

平行タイプ:仕様

材質 11ナイロン クリップ部材質:<金属勘合部>スチール鋼C75S 亜鉛系塗装処理
環境負荷物質管理情報 RoHS適合
常時使用温度範囲 -40℃~+105
グレード

標準

耐候
耐熱
耐薬品

難燃

UL難燃グレード(主原料)
UL94HB

UL94V-2

UL94V-0


型番表

型番 配線固定方向 結束径φ(mm) 寸法 mm 適用パネル厚
(mm)
販売単位
(個)

図面

ダウンロード

A B C D E F 最小 最大
GLEC1-2J-7 平行 6.4~7.1 (45.5) (30.3) 22.9 27.3 15.0 15.0 1.0 3.0 100 図面

デジタルカタログをご覧になるにはFlash Playerが必要です。パソコンにインストールされていない方は右のアイコンをクリックしてダウンロードしてください。

製品に関するご質問、ご相談、代理店紹介などお気軽にお問合せください。
