レーザープリンター用ラベル(名札型両面表示ラベル)

製品一覧


名札型両面表示ラベルは、ラベルの接着面同士を貼り合わせることで、両面表示が可能。
ケーブル適用径が調整できるタイプに新サイズ登場!

●難燃性素材のラベルの左右接着面同士を貼り合わせて使用する名札型ラベルのため、表裏両面から印字内容を確認でき、識別性にも優れています。

●広めの印字面で、文字やロゴのほか2次元コード(QRコード*1など)も鮮明に印字することができます。

●透明名札ケースに表示紙を入れたり、線名札にラベルを貼り付ける必要がなく、タグ部を穴に通すだけで、簡単に取り付けることができるため、作業効率が大幅にアップします。

●ケーブルに直接貼り付けないため、名札の交換作業もスムーズにおこなうことができます。



*1:「QRコード」は株式会社デンソーウェーブの登録商標です。

※印刷後、印字面を鋭利な物でこすらないでください。

※ラベルの形状を解りやすくするため、シートはカス取りをした状態の画像を使用しています。
   実際にご使用いただく際は先にカス取りをせず、下記の使用方法に従ってご使用ください。

<ご注意!>

TABTAGラベルの編集には(株)ジャストシステムの「ラベルマイティ」が必要です。

使用方法


ラベルシートを表面から縦半分にミシン目から山折りにしていきます。

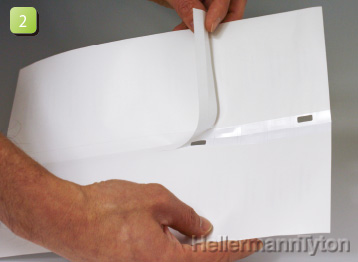

ラベルシートを裏返して、センター部分の剝離紙を剥がします。

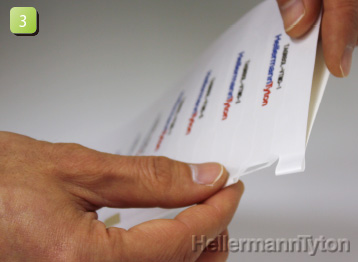

剥がしたセンター部分がずれないようミシン目から貼り合わせていきます。

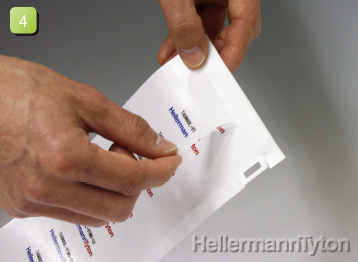

ラベルをゆっくりと剝離紙から剥がしていきます。

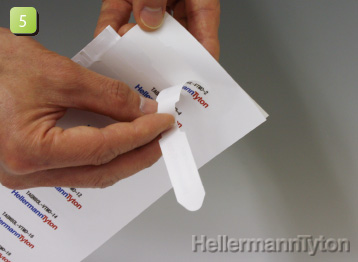

裏面も同様に剥がしていく際に、先にラベル同士が貼り合わないように、接着面に指を軽く添えてください。

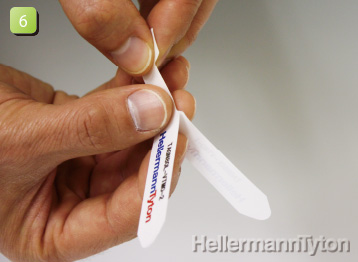

接着面に指を添えながら、ラベル同士がぴったりと合うようにゆっくり貼り合わせていきます。

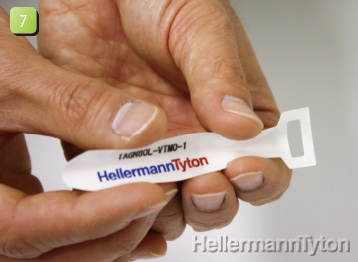

取り付ける際は、タグ部に折り目が付かない程度に、縦方向にたわませます。

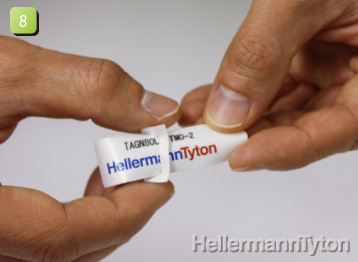

たわませた状態のまま、通し穴に通していき、取付完了です。

関連動画

仕様

材質 cab_btn01.jpg ポリエステルフィルム 使用環境 屋内使用
粘着剤  アクリル系 印字部色
常時使用温度範囲 -40℃~+60℃
(貼り付け後)
厚み 65.0 µm


型番表

【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。

総合デジタルカタログ閲覧



印字部のサイズが大きいタイプです。最大φ8.5mm のケーブルに取り付けることができます。

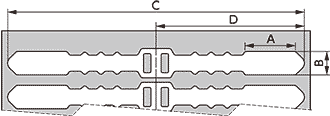

型番 ケーブル
適応
最大外径
φ(mm)

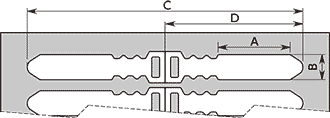

寸法 mm 用紙
サイズ
ラベル数
/シート数

販売単位

(ラベル数)

印字
部分
A
印字
部分
B
ラベル
全長
C
ラベル
全長
D
TAGN80L-VTM0 8.5 46.0 16.0 176.0 88.0 A4 12 240 2,400

仕様

材質 cab_btn01.jpg ポリエステルフィルム 使用環境 屋内使用
粘着剤  アクリル系 印字部色
常時使用温度範囲 -40℃~+60℃
(貼り付け後)
厚み 65.0 µm
(TAGN82L-VTM0のみ90.0μm)


型番表



ケーブル適用径を調整できるタイプです。



型番 ケーブル
適応
最大外径
φ(mm)
波状部
固定径
(参考値)
φ(mm)
寸法 mm 用紙
サイズ
ラベル数
/シート数

販売単位

(ラベル数)

印字
部分
A
印字
部分
B
ラベル
全長
C
ラベル
全長
D
TAGN81L-VTM0 17.0 6.0
9.7
13.0
34.5 16.0 202.0 101.0 A4 12 240 2,400
TAGN82L-VTM0 8.5 3.4
5.9
46.0 10.0 174.0 87.0 A4 20 400 4,000
