手動工具 MK15

手動工具 MK15

タイメイト「MK15」は、太幅インシュロックタイ、エンドレスタイ用の結束工具です。締め付け力の均一化が可能で、メンテナンス体制も充実しています。
  • エンドレスタイLKタイラッシングタイなどの長尺、太幅タイプの結束バンドを適正な締め付け力で結束し、切断することができます。そのため、作業者の経験や勘に頼っていた締め付け力が均一になり、施工品質の安定化と確実なほう縛を実現します。
  • ●切断用のカッター刃が磨耗して切れにくくなった場合には、替刃を交換していただくことで、長期間安心してお使いいただくことができます。替刃交換は現場で簡単に行なえます。また、故障、部品交換、オーバーホールのお問合せにも即座に対応いたします。
  • ●結束バンドを切断する際、カッターレバーを親指で操作できるよう改良しました。そのため、片手で簡単に作業することができます。

製品の特長

狭いスペースでの結束作業が簡単

本体デザインを大幅に見直したことにより、狭いスペースでの結束作業が簡単に行なえるようになりました。

エンドレスタイ施工

エンドレスタイ施工例。

締め付け強度調整

締め付け力調整方法。
<ご注意!>

手などをはさまないよう、ご注意ください。

使用方法

説明1

テンション・ノブを回し、締め付け強度を設定します。使用する結束バンドのサイズに応じて、テンション目盛の指示値を設定してください。

説明2

結束バンドを手で仮り締めします。

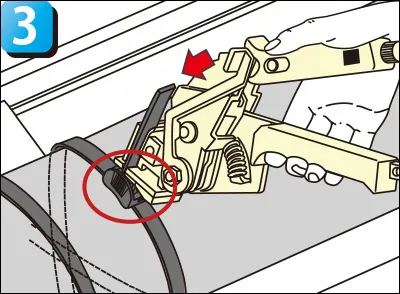

説明3

結束バンドの先端をMK15のタイ挿入口の溝(凹み)に横から差し込みます。

説明4

トリガーを繰り返し引くことで、結束バンドが締め付けられます。設定した締め付け強度に達すると、テンションが抜けます。

説明2

テンションが抜けたら、トリガーを元の位置に戻し、カッターレバーを親指で下ろします。
※トリガーが元の位置にないとカッターレバーは下りません。

説明6

カッターレバーを親指で下ろした状態で、トリガーを再度引くと余分なタイが切断されます。

<ご注意!>

正しい強度値を得るためには、結束バンドのヘッドに対し平行に工具先端を当ててください。
また、レバーを握る際には、テコの原理で強く押し下げないようにしてください。

【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。

総合デジタルカタログ閲覧

MK15本体型番・仕様

型番 MK15
販売単位(台) 1
重量 548g
インシュロックタイ幅 7.5mm~13.0mm

MK15締め付け強度指示値

目盛り 締め付け力(参考値)
単位:N
適合タイ幅
単位:mm
1 170~250 7.5
2 230~310 7.6(スモールエンドレスタイ幅)、8.7
3 280~430
4 400~630 12.7(エンドレスタイ幅)、12.5
5 600~850 12.5~13.0

「工具の締め付け力(参考値)」は、66ナイロン製インシュロックのスタンダードタイを使用した際の締め付け力の目安です。工具の締め付け力を参考に、適正なタイ幅に合った工具を選択してください。 被結束物の材質とサイズによっても、目盛りが異なることがありますのでご注意ください。

MK15の消耗品型番

MK15-P09 替刃
