エッジクリップ付きタイ

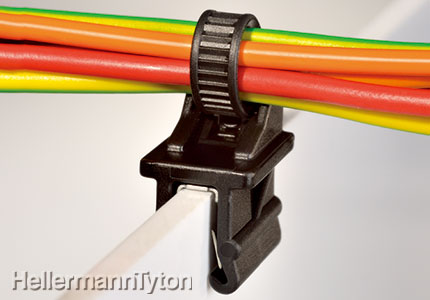

エッジクリップ付きタイ®は、パネルエッジにはめ込むだけで簡単に固定でき、穴あけ作業が不要なパネル固定用結束バンドです。自動車、電気配線工事など幅広い業界で使用されています。



●プラスチックや金属製のパネルエッジにはめ込み、インシュロックタイと併用して配線を結束・固定します。

●パネルエッジへ強固に取り付けることが可能なメタルクランプ機構を採用しているため、高い引き抜き強度で、ガッチリと配線を固定します。

●ビス止めが不要なため、パネルへの穴あけをする必要がありません。配線の結束・固定・緩衝の3つの機能を持ち、部品点数の削減に貢献します。

※一部商品には500本入りもございます(下記型番とは異なります)。詳細はお問合せください。

用途例

  • 自動車
  • 大型車両・輸送機械
  • 太陽光・風力発電
  • 電気設備

製品の特長

エッジクリップ付きタイ

※製品は全て、インシュロックタイが取り付けられた状態で納品されます。クリップ単体での販売はしておりません。

※エッジクリップ付きタイを取り付ける際は、パネル奥まで確実に差し込んでください。

<ご注意!>

・ 金属製パネルに使用する場合、表面のめっきや塗装などの塗膜が剥がれると、サビが発生することがあります。

・ 複数回線の固定による過荷重を原因とした脱落にご注意ください。

・ 鋼材エッジの取り付け位置に傾斜がある場合は、クリップ爪部の開口側を水平より下向きの方向ではめ込んでください。

・ ご使用に際しては製品が用途や使用環境に適合するか、お客様で事前に評価・確認の上、採用のご判断をお願いいたします。

関連動画

製品一覧

エッジクリップ付きタイ 適用パネル厚1~3mm

エッジクリップ付きタイ 適用パネル厚1~3mm

比較的薄いパネルに対応した製品群です。

エッジクリップ付きタイ 適用パネル厚3~6mm

エッジクリップ付きタイ 適用パネル厚3~6mm

比較的厚めのパネルに対応した製品群です。
