プッシュマウントタイ(矢じりタイプ・オフセット)

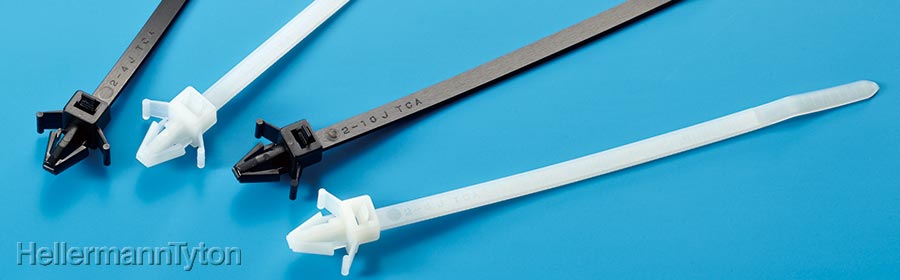

対象穴径φ7.0mm プッシュマウントタイ®(矢じりタイプ・オフセット)は、ハーネスの安定感を得ることができます。



●ウイング(支持翼)が広がり固定するため、パネル面への安定した取り付けが可能です。

●耐候、耐熱など、各種グレード品を取り揃えております。

プッシュマウントタイ材質別仕様表

型番後ろの付番 グレード

UL難燃グレード(主原料)

使用温度範囲
なし  66ナイロン 標準 UL94V-2 乳白 -40℃~+85℃ RoHS, HF
-W  66ナイロン 耐候 UL94V-2 -40℃~+85℃ RoHS, HF
-HS 66ナイロン 耐熱 UL94V-2 薄緑※ -40℃~+110℃ RoHS, HF

※温度・湿度で、乳白色から薄青色を経て、薄緑色に変化していきます。

プッシュマウントタイ(矢じりタイプ・オフセット)

プッシュマウントタイ(矢じりタイプ・オフセット)

型番表

【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。

総合デジタルカタログ閲覧

型番 結束径
φ(mm)
寸法 mm 最大取付
パネル厚
mm
取付穴径
φ(mm)
ループ
引張強度
(最小値)
N(kgf)
適用工具 販売
単位
(本)
UL規格認定品 図面
ダウンロード
全長
:L

:A
RT50SSF 1.5~26 130 4.8 2.6 6.0~7.5 225
(22.94)
※MK9
※MK9RE-F

※専用の口金をご使用ください。

100 図面
RT50RSF 1.5~48 200 4.8 2.6 6.0~7.5 225
(22.94)

※EVO9SP

※MK9
※MK9RE-F

※専用の口金をご使用ください。

100 図面
T50SSF 1.5~26 130 4.8 2.6 6.0~7.5 222.5
(22.69)

EVO7SP
MK8

EVO9SP
MK9
MK9RE-F

100 図面
RT50SSF-W 1.5~26 130 4.8 2.6 6.0~7.5 225
(22.94)

※EVO9SP

※MK9
※MK9RE-F

※専用の口金をご使用ください。

100 図面
RT50RSF-W 1.5~48 200 4.8 2.6 6.0~7.5 225
(22.94)
100 図面
T50SSF-W 1.5~26 130 4.8 2.6 6.0~7.5 222.5
(22.69)

EVO7SP
MK8

EVO9SP
MK9
MK9RE-F

100 図面
RT50SSF-HS 1.5~26 130 4.8 2.6 6.0~7.5 225
(22.94)
※MK9
※MK9RE-F

 ※専用の口金をご使用ください。
100 図面
RT50RSF-HS 1.5~48 200 4.8 2.6 6.0~7.5 225
(22.94)
100 図面
T50SSF-HS 1.5~26 130 4.8 2.6 6.0~7.5 222.5
(22.69)

EVO7SP
MK8

EVO9SP
MK9
MK9RE-F

100 図面
