PF管支持用省スペースプッシュマウントタイ

製品一覧

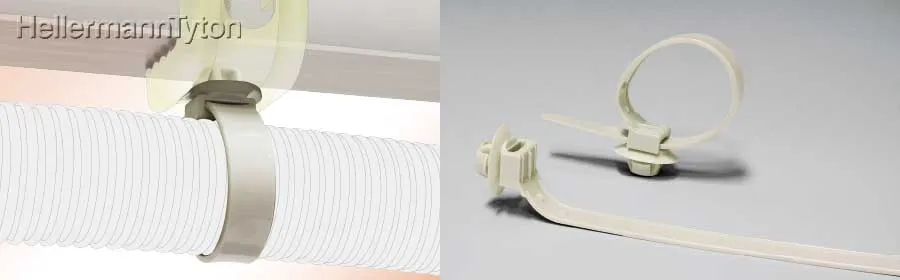

幅広いサイズのPF管を簡単・確実に固定。



●各種電路支持金具で多く採用されているφ14mm穴に対応しているため、様々な金具に使用可能です。

●穴に差し込むだけの簡単固定で、ネジ・ボルト止めが不要です。

●横ズレ防止のリブ付きで、PF管をしっかりと固定することが可能です。

●PF管呼び径16、22、28の幅広いPF管サイズに対応します。

製品の特長

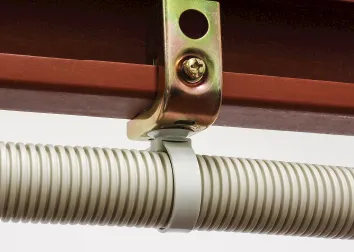

穴径φ14mmであれば、C型だけでなくL型・H型など、様々な形状の電路支持金具に取り付けることが可能です。

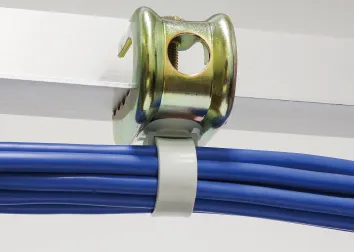

ストラップ幅が12.7mm太幅のため、PF管のほか電線束などもしっかりと結束・固定することができます。

仕様

材質 66ナイロン
アイボリー
環境負荷物質管理体制 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃~+85
グレード
標準
耐候
耐熱

耐薬品

難燃

UL難燃グレード(主原料)

UL94HB

UL94V-2

UL94V-0


型番表

型番 結束径(PF管)
φ(mm)
寸法 mm 取付
板厚
(mm)
取付穴径
φ(mm)
ループ
引張強度
(最小値)
N(kgf)
販売
単位
(本)
図面ダウンロード
最小 最大 全長:
L
幅:A
OS180-PM14 23 36.5 180 12.7 2.0~2.3 13.8~14.2 392
(39.97)
50 図面
