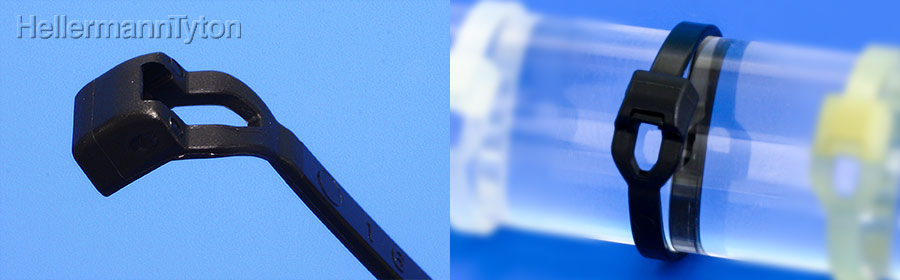

ローヘッドタイ(66ナイロン耐熱・耐候)

ローヘッドタイ耐熱・耐候グレード

周辺の電線被覆を傷つけにくい、作業者にも安全なデザインの省スペース用結束バンドです。ワイヤーハーネス径のコンパクト化に貢献します。
  • ●従来品よりも、ヘッドの高さを約50%低減しました。
  • ●低く、丸みのある滑らかなヘッド部デザインのため、ヘッド部の出っ張りが邪魔になりません。
  • ●筐体(シャーシ)への組み込み作業中の引っ掛かりを防止し、周辺の電線被覆を傷つけにくい、安全性に配慮した製品です。
  • ●長さ200mm・最大結束径φ50mmタイプが新しくラインアップ。

用途例

  • 家電(洗濯機、冷蔵庫、その他機器)
  • OA機器
  • アミューズメント機器
  • その他、電機・電子・機械

仕様

材質 66ナイロン
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃~+110
グレード
標準
耐候
耐熱

耐薬品

難燃

UL難燃グレード(主原料)

UL94HB

UL94V-2

UL94V-0

ローヘッドタイ図面

型番表

【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。

総合デジタルカタログ閲覧

型番 結束径φ(mm) 寸法(mm) ループ引張強度
(最小値)
N(kgf)
適用工具 販売単位
(本)
UL規格
認定品
図面ダウンロード
最小 最大 全長:L 幅:A
LPT80-HSW 1.5 16.0 80.3 2.2 40(4.08) EVO7ISP 1,000 図面
LPT150-HSW 3.0 36.0 150 3.0 60(6.12) EVO7ISP 100 図面
LPT200-HSW 3.0 50.0 200 5.0 135(13.77)

EVO7ISP

MK8

100 図面
<ご注意!>

※手締めで結束する場合の最小結束径はφ1.0mmになります。
