タイマウント(66ナイロン耐候)

製品一覧

タイマウント(66ナイロン耐候)

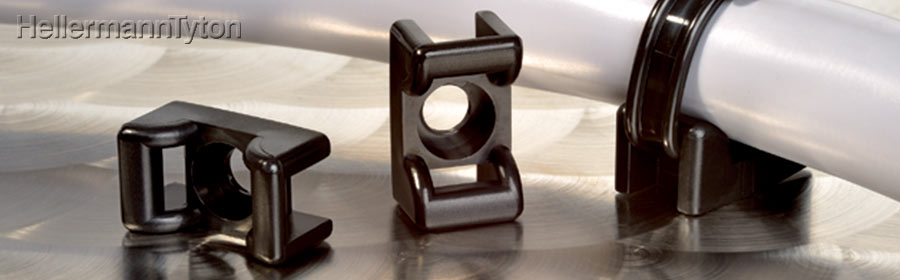

配線固定具「タイマウント(KR)」の66ナイロン耐候グレードです。台座形状のため、配線をしっかり保持します。

インシュロックタイと併用して、配線を固定するアクセサリです。

●屋外の紫外線が当たる場所でお使いいただけます。

用途例

  • 電気・電子機器
  • 産業・工作機械
  • 通信工事
  • 配電盤内のケーブル固定

仕様

材質 66ナイロン
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃~+85
グレード
標準
耐候

耐熱

耐薬品

難燃

UL難燃グレード(主原料)

UL94HB

UL94V-2

UL94V-0

タイマウント(KR)

タイマウント(KR)

型番表

【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。

総合デジタルカタログ閲覧

型番 寸法 mm 使用インシュロックタイ 適用ビス 販売単位
(個)
図面
ダウンロード
φD A B C E H
KR4G5-W 3.2 12.5 7.0 3.8 1.3 6.5 T18タイプまで M3
※皿ネジは使用不可
100 図面
KR5G5-W 4.5 15.1 9.6 5.0 1.5 6.9 T50タイプまで M4 図面
KR6G5-W 4.5 17.8 11.8 6.4 2.4 8.8 T60タイプまで 図面
KR7G5-W 4.5 24.8 14.3 8.3 2.4 12.1 T120タイプまで 図面
KR8G5-W 6.5 24.8 14.3 8.3 2.4 12.1 M6 図面
KR9G5-W 4.5 30.2 16.1 10.0 2.5 14.0 T150タイプまで M4 図面
KR10G5-W 4.5 40.5 18.1 13.0 3.5 16.0 LK5タイプまで 50 図面

デジタルカタログをご覧になるにはFlash Playerが必要です。パソコンにインストールされていない方は右のアイコンをクリックしてダウンロードしてください。

製品に関するご質問、ご相談、代理店紹介などお気軽にお問合せください。
