マウンティングタイ(66ナイロン標準)

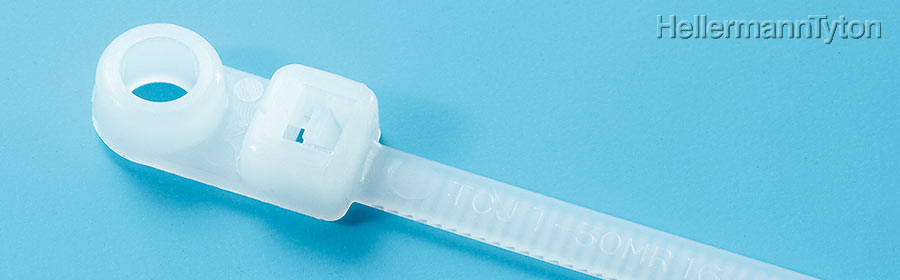

マウンティングタイは、ビスでヘッド部をパネルにしっかり固定するタイプの結束バンドです。



MSタイのスタンダードタイをベースに、ビス止め用固定穴を設けた一体成形のタイです。

●ビスでヘッドをパネルに固定することで、垂直な箇所でも確実に配線を結束・固定できます。

●屋内の紫外線が当たらない箇所でご使用いただけます。

用途例

  • 電気・電子機器
  • 産業・工作機械
  • 自動車
  • 鉄道

仕様

材質 66ナイロン
乳白
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃~+85
グレード
標準
耐候

耐熱

耐薬品

難燃

UL難燃グレード(主原料)

UL94HB

UL94V-2

UL94V-0

マウンティングタイ

マウンティングタイ

型番表

【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。

総合デジタルカタログ閲覧

型番 結束径
φ(mm)
寸法 mm 適用ビス ループ
引張強度
(最小値)
N(kgf)
適用工具 販売
単位
(本)
UL規格認定品 図面
ダウンロード
全長:L 幅:A
T18MR 1.0~20 111 2.5 M3 80
(8.16)
EVO7SP
MK8
MK8-LT
100 図面
T30MR 1.0~32 157 3.5 M4 135
(13.77)
EVO7SP
MK8
MK9
MK9RE-F
100 図面
T50MS 1.5~32 165 4.6 M5 225
(22.94)

EVO7SP

MK8

EVO9SP

MK9

MK9RE-F

100 図面
T50MR 1.5~50 215 4.7 M5 225
(22.94)
100 図面
T50ML 3.0~100 390 4.7 M5 225
(22.94)
100 図面
T120MR 5.0~102 395 7.6 M6 535
(54.56)



EVO9SP

MK9
MK11
MK15

50 図面
