対象穴径φ3.5mm:スモール・プッシュマウントタイ

製品一覧
プッシュマウントタイ

スモール・プッシュマウントタイ

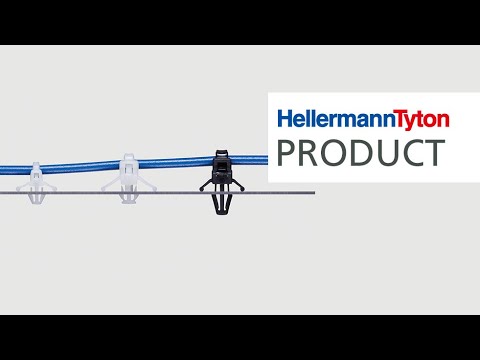

対象穴径φ3.5mmのスモール・プッシュマウントタイは、細径電線に最適な極小サイズです。



●取付穴径がφ3.5mm用で、プッシュマウントタイの中で最小のサイズです。

●基板周辺のリード線などの配線固定に最適です。

スモール・プッシュマウントタイの特長

スモール・プッシュマウントタイ

最小の取り付け穴径(φ3.5mm)に対応。細径電線に最適な極小サイズです。


プッシュマウントタイ材質別仕様表

型番後ろの付番 グレード

UL難燃グレード(主原料)

使用温度範囲
なし  66ナイロン 標準 UL94V-2 乳白 -40℃~+85℃ RoHS, HF
-V0 66ナイロン 難燃 UL94V-0 -40℃~+105℃ RoHS, HF

スモール・プッシュマウントタイ

スモール・プッシュマウントタイ

型番表

【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。

総合デジタルカタログ閲覧

型番 結束径
φ(mm)
寸法 mm 取付
パネル厚
mm
取付穴径
φ(mm)
ループ
引張強度
(最小値)
N(kgf)
適用工具 販売
単位
(本)
UL規格認定品 図面
 ダウンロード
最小 最大 全長:L 幅:A
T8RWPM3.5 1.0 15 81 1.7 0.4~1.6 3.4~3.6 36
(3.67)

MK8-LT

500 図面
T8RWPM3.5-V0 1.0 15 81 1.7 0.4~1.6 3.4~3.6 36
(3.67)

MK8-LT

500 図面
