コネクタクリップ

コネクタクリップ

簡単施工で作業性が高く、部品点数の削減にも貢献します。

コネクタクリップ

  • ●建設機械、農機、トラックなどで広く使用されている中継用防水コネクタ専用の固定具です。
  • ●コネクタの溝にスライドさせながらはめ込み、取付穴に差し込むだけの簡単施工で、作業効率に優れています。
  • ●インシュロックタイ用の通し穴が付いているため、コネクタ以外のアプリケーション(ケーブルやチューブの固定など)にも使用することが可能で、部品点数の削減に貢献します*1
  • ●リリースレバー付きで、コネクタを簡単に取り外すことができるため作業性に優れています*2

CCFT11CCWPM712A、CCWPM712BCCTM 適用コネクタ>
・AMPSEAL 16 *3
・DEUTSCH DT(8極除く)*3
・アンフェノールATシリーズ(8極除く)*4

CCFT11EJ2 適用コネクタ>
・Econoseal J-Mark Ⅱ(1~12 極)*3

*3:「DEUTSCH」「AMPSEAL」「Econoseal J-Mark Ⅱ」は、TE Connectivity Corporationの登録商標または商標です。

*4:「アンフェノール」は、アンフェノールコーポレーションの登録商標です。

用途例

  • 産業・工作機械
  • 建設機械

製品動画

仕様

材質 66ナイロン
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃~+110
グレード
標準
耐候
耐熱

耐薬品

難燃

UL難燃グレード(主原料)

UL94HB

UL94V-2

UL94V-0

ファーツリーマウント(CCFT11)

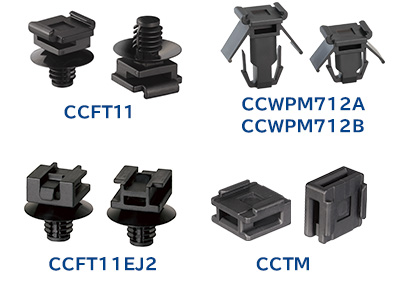

コネクタクリップ CCFT11


※適用コネクタの詳細については、ページ上部もしくは、PDFチラシをご確認下さいませ。

型番表

【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。

総合デジタルカタログ閲覧

型番 サイズ(mm) 取付板厚
(mm)
取付穴径
(mm)
使用
インシュロックタイ
適用メネジ 販売単位
(個)
図面
ダウンロード
A B φC D E H
CCFT11 15.8 (18.7) (17.5) 12.0 7.9 (8.2) 1.3~4.5 φ6.5~φ7.0

T50Rタイプまで

RFタイプ(RF100除く)

M8 100 図面

矢じりタイプ・楕円穴用

コネクタクリップ 矢じりタイプ・楕円穴用


※適用コネクタの詳細については、ページ上部もしくは、PDFチラシをご確認下さいませ。

型番表

【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。

総合デジタルカタログ閲覧

型番 サイズ(mm) 取付板厚
(mm)
取付穴径
(mm)
販売単位
(個)
図面
ダウンロード
A B C D E
CCWPM712A 15.8 (19.1) 6.2 (23.5) 6.7 1.0~4.8 φ7.0×φ12.0 100 図面
CCWPM712B 15.8 (27.3) 6.2 (25.5) 6.7 6.0~12.0 φ7.0×φ12.0 100 図面
CCWPM712AH 15.8 (25.5) 6.2 (24.5) 6.7 1.0~4.8 φ7.0×φ12.0 100 図面

ファーツリーマウント(CCFT11EJ2)

コネクタクリップ CCFT11EJ2

リリースレバー付きで、コネクタを簡単に取り外すことができます。

コネクタクリップ CCFT11EJ2

ヘラマンタイトン独自のファーツリー(もみの木)形状のため、一つのサイズで幅広い板厚に対応します。貫通穴、メネジ両方にご使用いただけます。

コネクタクリップ CCFT11EJ2


※適用コネクタの詳細については、ページ上部もしくは、PDFチラシをご確認下さいませ。

型番表

型番 サイズ(mm) 取付板厚
(mm)
取付穴径
φ(mm)
適用メネジ 販売単位
(個)
図面
ダウンロード
A B φC D E H
CCFT11EJ2 12.7 (18.4) (φ17.5) (16.1) 13.5 (8.2) 1.2~4.5 6.5~7.0 M8 100 図面

CCTM

コネクタクリップ CCTM

コネクタの溝にスライドさせながらはめ込み、インシュロックタイで配線・コルゲートチューブなどに結束固定できるため、幅広いサイズの被結束物に対応します。

コネクタクリップ CCTM

縦・横いずれの方向からもインシュロックタイを挿入できるため、配線マネジメントの自由度が拡大します。

コネクタクリップ CCTM


※適用コネクタの詳細については、ページ上部もしくは、PDFチラシをご確認下さいませ。

型番表

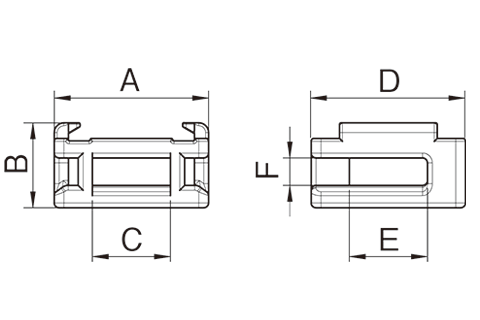

型番 寸法(mm) 使用インシュロックタイ 販売単位
(個)
図面
ダウンロード
A B C D E F
CCTM 15.8 8.7 8.0 15.8 8.0 2.8 T120タイプまで 100 図面
