対象穴径φ7.0mm:プッシュマウントタイ RT50RSF7.0

プッシュマウントタイ

プッシュマウントタイrt50rsf

リリースレバー付きで簡単に再結束が可能なφ7.0mm穴用のプッシュマウントタイ

●リリースレバー付きで簡単に再結束が可能なため、補修やメンテナンスが必要な部位にお使いいただけます。

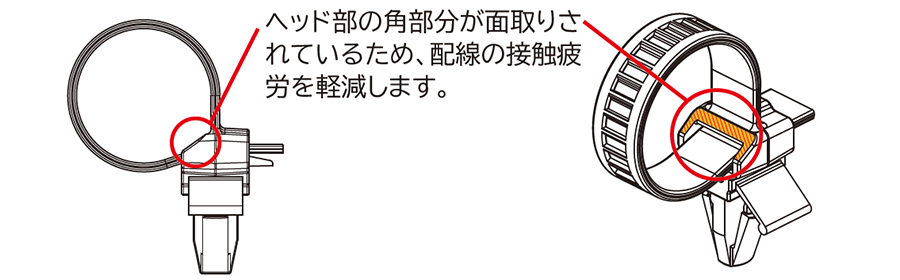

●ヘッド部の角部分が面取りされているため、配線の接触疲労を軽減します。

●取付穴位置の真上を外して固定されるオフセットタイプです。

製品動画

製品特長

プッシュマウントタイrt50rsf

プッシュマウントタイrt50rsf

プッシュマウントタイ材質別仕様表

型番後ろの付番 グレード

UL難燃グレード(主原料)

使用温度範囲
なし  66ナイロン 標準 UL94V-2 乳白 -40℃~+85℃ RoHS, HF
-W 66ナイロン 耐候 UL94V-2 -40℃~+85℃ RoHS, HF

プッシュマウントタイrt50rsf

プッシュマウントタイrt50rsf

型番表

型番 結束径
φ(mm)
寸法(mm)

取付

板厚
(mm)

取付穴径
φ(mm)
ループ
引張強度
(最小値)
N(kgf)
販売単位
(本)
図面
ダウンロード

全長L

幅A B C D
RT50RSF7.0 6.0~38.0 172 8.0 20.8 10.0 (19.0) 1.3 0.5~2.4 6.8~7.2 225
(22.94)
100 図面
RT50RSF7.0-W 図面
