対象穴径φ6.3mm

製品一覧
プッシュマウントタイ

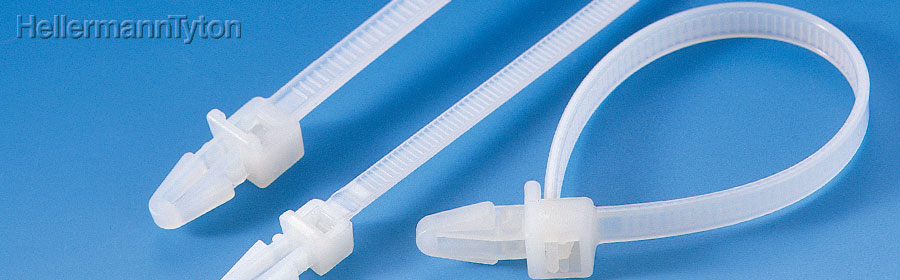

プッシュマウントタイ(矢じりタイプ・ウイングなし・オフセット)

対象穴径φ6.3mm プッシュマウントタイ®(矢じりタイプ・ウイングなし・オフセット)のため、限られたスペースで使用可能です。



●素早く、簡単にパネルなどの穴に差し込み、配線の固定をします。

●ヘッド部にウイングがないため、スペースが限られている場所での結束に適しています。

プッシュマウントタイ材質別仕様表

型番後ろの付番 グレード

UL難燃グレード(主原料)

使用温度範囲
なし  66ナイロン 標準 UL94V-2 乳白 -40℃~+85℃ RoHS, HF

※温度・湿度で、乳白色から薄青色を経て、薄緑色に変化していきます。
※樹脂中の耐熱剤の状態によって、色調が変化します。

プッシュマウントタイ(矢じりタイプ・ウイングなし・オフセット)

プッシュマウントタイ(矢じりタイプ・ウイングなし・オフセット)

型番表

【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。

総合デジタルカタログ閲覧

型番 結束径
φ(mm)
寸法 mm 最大取付
パネル厚
mm
取付穴径
φ(mm)
ループ
引張強度
(最小値)
N(kgf)
適用工具 販売
単位
(本)
UL規格認定品 図面
ダウンロード
全長:L 幅:A
T50RSF 3.0~44 210 4.6 3.1 6.2~6.4 225
(22.94)

EVO7SP
MK8

EVO9SP
MK9
MK9RE-F

500 図面

デジタルカタログをご覧になるにはFlash Playerが必要です。パソコンにインストールされていない方は右のアイコンをクリックしてダウンロードしてください。
