金属製チャンネル用マウント

製品一覧

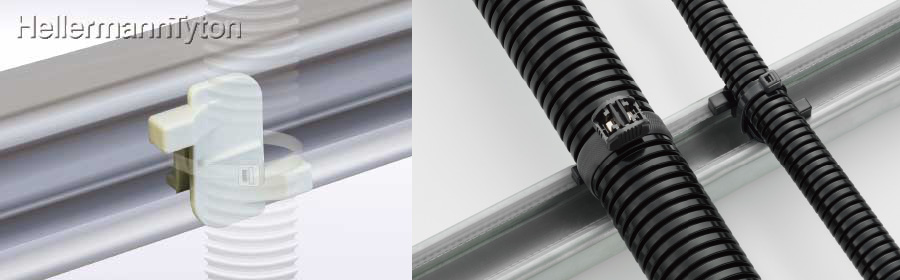

インシュロックタイを併用し、PF管をしっかり簡単固定

●CMT1は、インシュロックタイを併用してPF管を固定し、PF管呼び径16、22、28の幅広いサイズに対応します。

●90度回すだけで簡単にチャンネルに固定でき、ネジや工具が不要です。

●ズレ防止のリブが付いているため、PF管をしっかりと固定することができます。

●CMT1-PA11-W、CMT2-PA11-Wは、耐候・耐熱・耐薬品性能をもつ11 ナイロン製です。

●CMT1-PA11-W は呼び径16、22、28、CMT2-PA11-W は呼び径36、42、54 の幅広いPF 管に対応します。

●耐候・耐熱・耐薬品グレードはガルバロック、もしくは耐候性エンドレスタイの併用を推奨します。

製品の特長

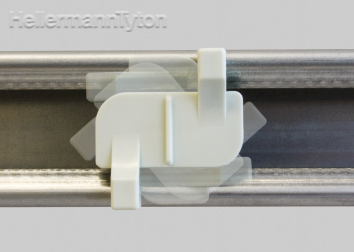

90度回すだけで簡単にチャンネルに取り付けることができます。

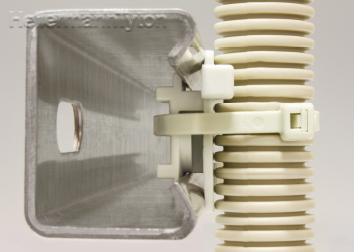

インシュロックタイを併用してPF管を固定するため、幅広い径に対応します。

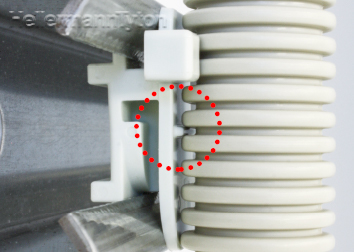

ズレ防止リブによりPF管のズレを防ぎます。

仕様

材質 66ナイロン
アイボリー
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃~+85
グレード
標準
耐候

耐熱

耐薬品

難燃

UL難燃グレード(主原料)

UL94HB

UL94V-2

UL94V-0


【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。

総合デジタルカタログ閲覧

型番 適用金属製チャンネル(mm) 結束径(PF管)
φ(mm)
使用インシュロックタイ 販売単位
(個)

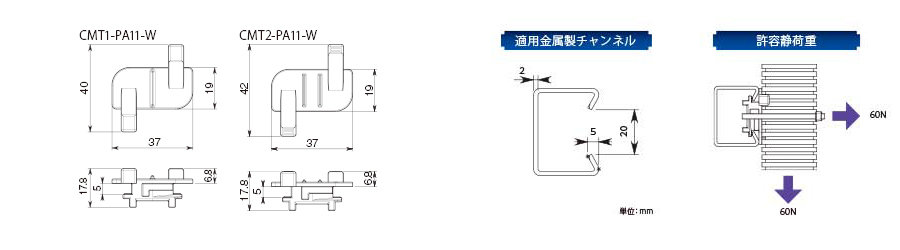

図面
ダウンロード
溝幅 取付部厚み 板厚
CMT1 20.0 5.0 2.0 23.0~36.5 全長202mm以上
幅12.7mmまで
50 図面

仕様

材質 11ナイロン
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃~+105
グレード
標準
耐候
耐熱
耐薬品

難燃

UL難燃グレード(主原料)
UL94HB

UL94V-2

UL94V-0


型番 適用金属製チャンネル(mm) 結束径(PF管)
φ(mm)
使用インシュロックタイ *

販売

単位
(個)

図面
ダウンロード
溝幅 取付部厚み 板厚
CMT1-PA11-W 20.0 5.0 2.0 23.0~36.5 ガルバロックGL200以上
耐候性エンドレスタイ
50 図面
CMT2-PA11-W 20.0 5.0 2.0 45.5~64.5 ガルバロックGL300以上
耐候性エンドレスタイ
50 図面

 *:ガルバロック、エンドレスタイは別売りです。
