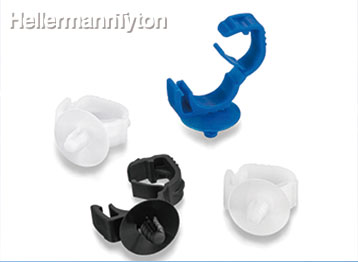

ホルダクリップ

「ホルダクリップ」は、幅広い板厚に対応するハーネス固定具です。ハーネスの取り外しも自由にできます。

●固定部のデザインは、ヘラマンタイトン独自のファーツリー形状を採用しているため、1種類で幅広い範囲の板厚に対応します。

●ドーム型の支えが付いているため、埃などが侵入しにくい形状です。

●クリップ部は開閉できるデザインのため、メンテナンス時にハーネスを動かしたり、取り外すことも可能です。

用途例

  • 電気・電子機器
  • 産業・工作機械
  • 自動車

製品の特長

幅広い結束径に対応

幅広い結束径に対応。

幅広い板厚に使用可能

1種類で幅広い板厚に使用可能。

仕様

材質 66ナイロン
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃~+110
グレード
標準
耐候
耐熱

耐薬品

難燃

UL難燃グレード(主原料)
UL94HB

UL94V-2

UL94V-0

ホルダクリップ

ホルダクリップ

型番表

【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。

総合デジタルカタログ閲覧

型番 最大結束径
(φ(mm))
寸法 mm 最大取付
パネル厚
(mm)
取付穴径
(φ(mm))
販売単位
(個)
図面
ダウンロード
A B C D φE φF φG
HC512FT7J-HSW 12.0 12.0 8.0 9.0 9.9 6.7 7.6 16.0 4.5 7.0 100 図面
HC1220FT7J-HSW 20.0 100 図面

デジタルカタログをご覧になるにはFlash Playerが必要です。パソコンにインストールされていない方は右のアイコンをクリックしてダウンロードしてください。
