ヘラゲインTI

セルフラップ式(自己巻き付け式)編組スリーブ
素早く簡単に配線保護!

●耐摩耗性に優れた自己巻き付け式の編組スリーブです。

●取り付け、取り外しが素早く取り付けでき、取り付け後の検査やメンテナンスが容易です。

●両端が固定された既設配線にも取り付けでき、分岐も可能です。

●豊富なサイズラインアップで、φ4~ 50mm まで様々なケーブル径に対応可能です。

用途例

  • 産業機械
  • FA機器
  • 輸送機器
  • 自動車
<ご注意!>

製法上、一巻の中には継ぎ目がある場合がございます。継ぎ目には該当箇所が明確にわかるように赤色のテープが巻かれています。

ヘラゲインTI(標準グレード) 仕様

材質 ポリエステル(PET)
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -50℃~+125
グレード
標準

耐候

耐熱

耐薬品

難燃

・鉄道車両用材料燃焼性試験判定:難燃性




ヘラゲインTI

ヘラゲインTI(標準グレード) 製品一覧

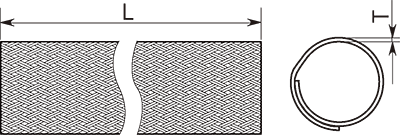

型番 適用サイズ
φ(mm)


T(mm)

販売単位
m/巻
図面ダウンロード
TWIST-IN-05 5.0~6.0 0.6 150m 図面
TWIST-IN-08 8.0~9.0 0.6 100m 図面
TWIST-IN-13 13.0~14.0 0.6 50m 図面
TWIST-IN-19 19.0~20.0 0.6 25m 図面
TWIST-IN-25 25.0~27.0 0.6 25m 図面
TWIST-IN-29 29.0~31.0 0.6 15m 図面
TWIST-IN-32 32.0~34.0 0.6 15m 図面
TWIST-IN-38 38.0~40.0 0.6 15m 図面
TWIST-IN-50 50.0~52.0 0.6 15m 図面

ヘラゲインTI(難燃グレード) 仕様

材質 ポリエステル(PET)
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -50℃~+125
グレード

標準

耐候

耐熱

耐薬品

難燃

・欧州鉄道規格(EN45545-2):危険度分類 HL3(要求基準R22及びR23)
・鉄道車両用材料燃焼性試験判定:難燃性
・UL難燃グレード:VW-1(UL1441)




ヘラゲインTI

ヘラゲインTI(難燃グレード) 製品一覧

【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。

総合デジタルカタログ閲覧

型番 適用サイズ
φ(mm)


T(mm)

販売単位
m/巻
UL規格認定品 図面ダウンロード
TWIST-IN-FR05 4.0~5.0 0.9 150m 図面
TWIST-IN-FR08 5.0~8.0 0.9 100m 図面
TWIST-IN-FR13 10.0~13.0 0.9 50m 図面
TWIST-IN-FR19 16.0~19.0 0.9 25m 図面
TWIST-IN-FR25 19.0~25.0 0.9 25m 図面
TWIST-IN-FR29 25.0~29.0 0.9 15m 図面
TWIST-IN-FR32 29.0~32.0 0.9 15m 図面
TWIST-IN-FR38 32.0~38.0 0.9 15m 図面
TWIST-IN-FR50 38.0~50.0 0.9 15m 図面
