対象穴径φ4.8mm:リリースプッシュマウントタイ

製品一覧
プッシュマウントタイ

リリースプッシュマウントタイ

対象穴径φ4.8~5.0mm パネルの取付穴に差し込んだ後でも引き抜き(リリース)が可能なプッシュマウントタイ

●パネルや筐体の取付穴に差し込んだ後でも引き抜き(リリース)が可能なプッシュマウントタイです。

●従来品よりもパネル裏の出代を低減しました。

●リリースレバーと矢じり部を一体化したことで取付穴への差し込み時、リリース時の作業性が向上しました。

製品動画

プッシュマウントタイ材質別仕様表

型番後ろの付番 グレード

UL難燃グレード(主原料)

使用温度範囲
なし  66ナイロン 標準 UL94V-2 乳白 -40℃~+85℃ RoHS, HF
-HS 66ナイロン 耐熱 UL94V-2 薄緑※ -40℃~+110℃ RoHS, HF
-V0 66ナイロン 難燃 UL94V-0 -40℃~+105℃ RoHS, HF

※温度・湿度で、乳白色から薄青色を経て、薄緑色に変化していきます。

製品特長

リリースプッシュマウントタイ

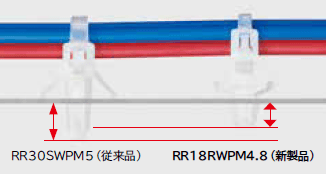

従来品(RR30SWPM5) と比較して 出代が約4割低減しています。

リリースプッシュマウントタイ

矢じり部とリリースレバーが一体化したことで、差し込み時の安定性に優れ、作業性が向上しています。パネルへワイヤーハーネスを取り付け後も、リリースレバーをつまむことで、簡単にパネルから取り外すことができます。

リリースプッシュマウントタイ

リリースプッシュマウントタイ

型番表

型番 結束径
φ(mm)
寸法(mm) 最大取付
板厚
(mm)
取付穴径
φ(mm)
ループ
引張強度
(最小値)
N(kgf)
販売単位
(本)
図面
ダウンロード
全長:L 幅:A
RR18RWPM4.8 1.0~20 109 2.5 0.5~1.2 4.8~5.0 100
(10.20)
100 図面
RR18RWPM4.8-HS 図面
RR18RWPM4.8-V0 図面
