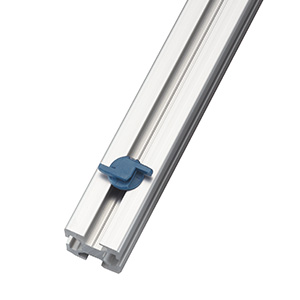

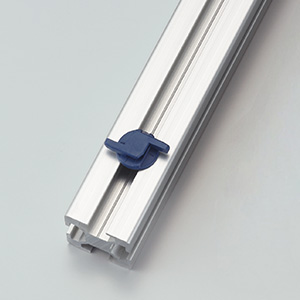

メタルコンテント・アルミフレーム用固定具


アルミフレームに取り付け1秒! 90度回して固定するだけで簡単配線固定!
食品・医薬品製造現場での異物混入対策やHACCPシステムの構築に効果的です。

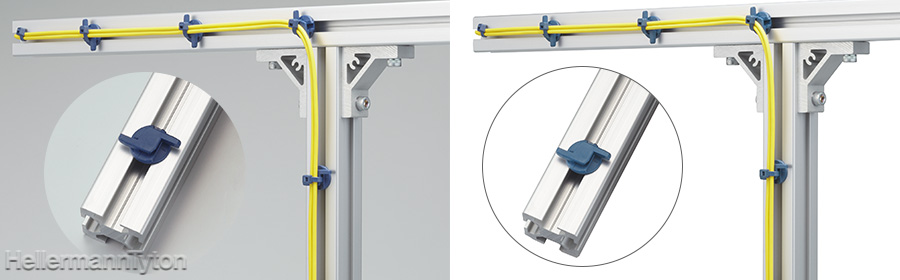

  • ●生産現場の設備ユニットのアルミフレームへ取り付けて、メタルコンテントタイを併用して簡単に配線固定が可能です。
  • ●金属検出機で検出が可能です。
  • ●主要アルミフレームメーカー3社(SUS、MISUMI、ボッシュ・レックスロス*1)製共用タイプと2社(イマオ、NIC*1)製共用タイプがあり、両タイプ共に、サイズ別をラインアップしております。
  • ●食品、医薬品製造現場におけるHACCPシステムの構築に効果的です。

*1:SUS株式会社、株式会社ミスミグループ本社、ボッシュ・レックスロス株式会社、株式会社イマオコーポレーション、エヌアイシ・オートテック株式会社の商標あるいは商号です。

用途例

  • 食品工場内の設備メンテナンス
  • 食品工場内の電気工事
  • 食品工場内の各種設備や厨房機器
  • サニタリー衛生設備
  • その他金属・X線検出が必要な現場

仕様

材質 変性66ナイロン・鉄系成分
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃~+85

メタルコンテント・アルミフレーム用固定具(イマオ、NIC*1 用)



【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。

総合デジタルカタログ閲覧

型番 使用
 メタルコンテントタイ*2
取付アルミフレーム*3 販売単位
(個)
図面
ダウンロード
板厚 溝幅(スロット) 外形寸法
MCAFLM20-1-BLU MCTS150まで 1.5~1.9mm 4.3~5.3mm 20mm角 100 図面
MCAFLM30-1-BLU MCTS300まで*4 2.5~3.0mm 6.2~6.5mm 30mm角 100 図面
MCAFLM40-1-BLU MCTS300まで*4 4.0~4.8mm 8.0~8.4mm 40mm角 100 図面

*1:SUS株式会社、株式会社ミスミグループ本社、ボッシュ・レックスロス株式会社、株式会社イマオコーポレーション、エヌアイシ・オートテック株式会社の商標あるいは商号です。

*2:メタルコンテントタイは別売りです。

*3:板厚と溝幅(スロット)が適合していれば、上記以外のフレームでも取り付け可能な場合がございます。

*4:MCTS200-PPは除く。

メタルコンテント・アルミフレーム用固定具(SUS、MISUMI、ボッシュ・レックスロス*1 用)



【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。

総合デジタルカタログ閲覧

型番 使用
メタルコンテントタイ*2
取付アルミフレーム*3 販売単位
(個)
図面
ダウンロード
板厚 溝幅(スロット) 外形寸法
MCAFLM30-BLU MCTS300まで*4 2.0~2.2mm 8.0mm 30mm角 100 図面
MCAFLM40-BLU MCTS300まで*4 5.5~6.0mm 10.0mm 40mm角 100 図面

*1:SUS株式会社、株式会社ミスミグループ本社、ボッシュ・レックスロス株式会社、株式会社イマオコーポレーション、エヌアイシ・オートテック株式会社の商標あるいは商号です。

*2:メタルコンテントタイは別売りです。

*3:板厚と溝幅(スロット)が適合していれば、上記以外のフレームでも取り付け可能な場合がございます。

*4:MCTS200-PPは除く。

メタルコンテント・アルミフレーム用固定具(SUS、MISUMI、ボッシュ・レックスロス*1 用):MCTXRシリーズ

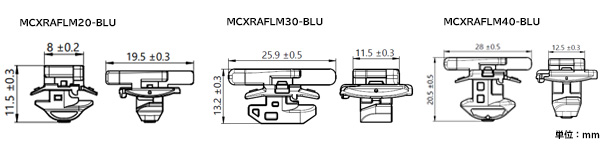

mcxraflmxx_zumen_600

型番 使用
メタルコンテントタイ*2
取付アルミフレーム*3 販売単位
(個)
図面
ダウンロード
板厚 溝幅(スロット) 外形寸法
MCXRAFLM20-BLU MCTXR100〜MCTXR150 1.5〜2.0mm 6.0mm 20mm角 100 図面
MCXRAFLM30-BLU MCTXR100〜MCTXR300 2.0〜2.2mm 8.0mm 30mm角 100 図面
MCXRAFLM40-BLU MCTXR100〜MCTXR300 5.5~6.0mm 10.0mm 40mm角 100 図面

*1:SUS株式会社、株式会社ミスミグループ本社、ボッシュ・レックスロス株式会社、株式会社イマオコーポレーション、エヌアイシ・オートテック株式会社の商標あるいは商号です。

*2:メタルコンテントタイは別売りです。

*3:板厚と溝幅(スロット)が適合していれば、上記以外のフレームでも取り付け可能な場合がございます。
