インシュロックタイの耐候性 | ヘラマンタイトン株式会社

インシュロックタイの耐候性

技術情報
インシュロックタイの耐候性

プラスチックの耐候性について

■耐候性

JIS K6900(プラスチック用語)によれば、「耐候性とは材料を光、風、雨などの屋外条件下で、暴露した場合の耐久性をいう」と定義をしています。

■劣化要因

プラスチックを屋外で使用するとき、最も劣化を引き起こす原因は紫外線であり、その他、温度、湿度、使用時の荷重、大気のオゾン、二酸化窒素なども材質の分子構造を破壊し、色調変化(色あせ)や強度の低下をもたらします。

■紫外線による影響

地球上に到達する太陽光は、紫外線、可視光線、赤外線の三つに大別され、この内最も波長の短い紫外線は、エネルギーの強さが大きく、プラスチックの分子構造を劣化させます。地表に到達する短波長紫外線は、290nm以上の波長で、量的には可視部に比べて少なく、そのエネルギーは 95Kcal/mol 以下となっています。

■紫外線エネルギーとプラスチック原子間結合エネルギー

インシュロックタイの材質は主にポリアミド樹脂(66ナイロン)を使用しており、一般的には66ナイロンの原子間結合エネルギーは340nmで 84Kcal/mol を中心とした波長の紫外線が最も劣化を促進させます。

■耐候性グレード

プラスチック材料を、屋外で劣化を抑え長期間使用するためには、紫外線吸収剤または紫外線しゃ蔽剤を添加することにより、効果を得ることができます。インシュロックタイ耐候グレード(黒色)は、各材質に紫外線しゃ蔽剤カーボンブラック(carbon black)を添加することにより、耐候性を向上させた製品です。

■耐候性試験

耐候性試験には屋外暴露試験(outdoor exposure test)と人工促進試験(accelerated test)に大きく分けられ、その中でも人工促進試験の場合、光源の種類また降雨装置の有無によってウェザーメーター(耐候性試験機)と、フェードメーター(耐光性試験機)に分けられます。

【耐候促進試験結果】

弊社の主な製品の耐候促進試験を実施しました。耐候促進試験条件とループ引張強度試験結果です。


<耐候促進試験機内取り付け状態>

※写真は試験機のイメージです。

試験項目

条件

試験方法

JIS K7350-2に規定するA法に基づき、促進劣化試験を1050時間行い、その後ループ強度測定を行う。

暴露条件 耐候性促進試験機:ス-パ-キセノンウェザ-メ-タ-(スガ試験機製)
ブラックパネル温度:63℃ 降雨サイクル:降雨18分/120分*
*:耐候促進試験において、150時間は約1年間に相当。
測定条件 測定機器:米倉製作所製 万能引張試験機:CATY2001 引張速度:25mm/min
評価基準

ループ強度が初期値以上とする。

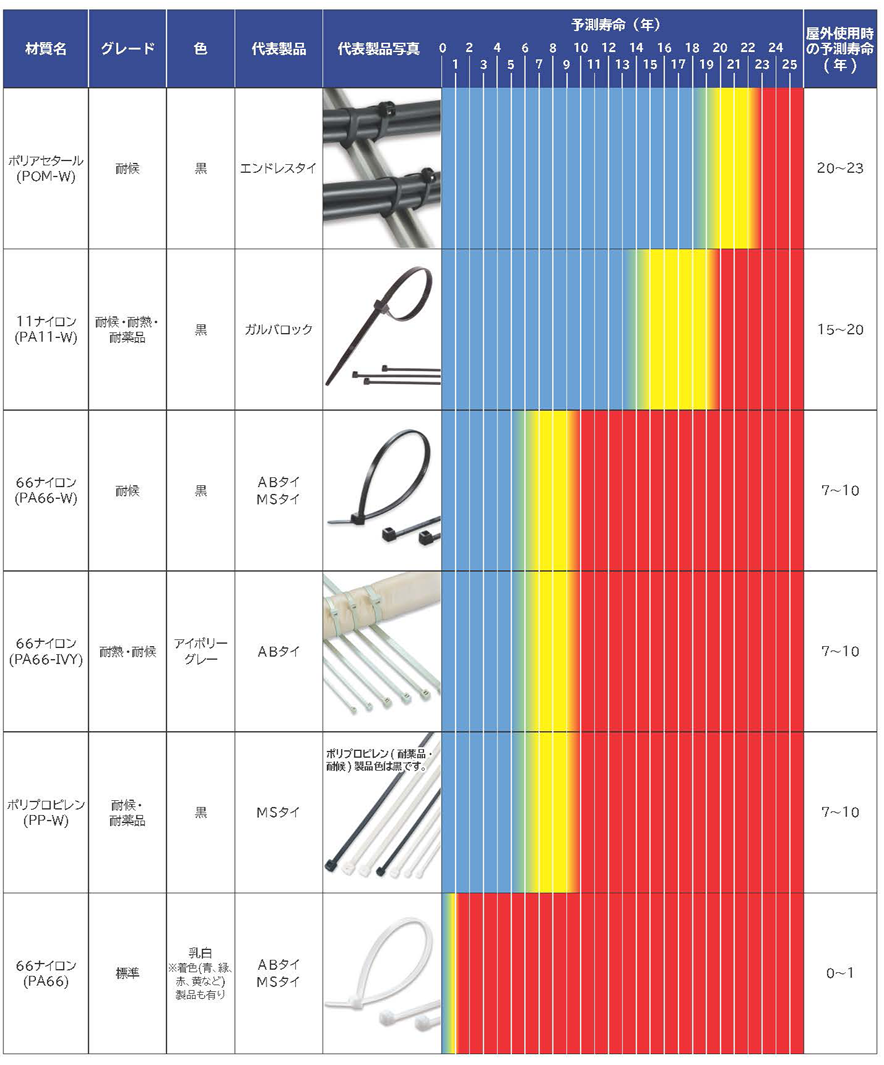

ヘラマンタイトンの主な製品の材質別耐候促進試験の結果(ループ強度測定)です。
総合カタログに掲載されている耐候グレードの製品は、以下の一覧表に記載されている製品以外にもございます。




<ご注意!>

●弊社の耐候促進試験結果に基づきインシュロックタイの予測寿命としています。

●薬害や衝撃などの負荷が無い状態での数値です。

●耐候促進試験は製品の耐候性確認のために有効な手段ではありますが、必ずしも実暴露条件と一致するものではありません。

●記載内容は実測値であり保証するものではありません。

製品に関するご質問、ご相談、代理店紹介などお気軽にお問合せください。

お問合せ




                       ページの先頭に戻る
