プッシュマウントタイ

プッシュマウントタイ

プッシュマウントタイ®は、材質・グレード・形状のバリエーションが豊富な、矢じりタイプのパネル固定用結束バンドです。 自動車のワイヤーハーネス用ファスナー、クリップとしても多くのお客様にご採用いただいています。



●プッシュマウントタイは、ハーネス束をパネルなどに固定して結束する際に使用します。

●自動車のワイヤーハーネス用ファスナーとして、また、電気・電子機器、産業・工作機械、大型車両など幅広い業界で長年ご採用いただいている製品群です。

●材質、形状共に幅広い種類を取り揃えております。

用途例

  • 電気・電子機器
  • 自動車
  • 産業・工作機械
  • 大型車両

オフセットタイプとオンセットタイプの違いは?

オフセットタイプとオンセットタイプの違い

パネル固定部位・タイプ別名称と機能説明

矢じりタイプ・オフセット(リリースプッシュマウント)

矢じりタイプ・オフセット(リリースプッシュマウント)

一度、パネルに差し込んだ後でもリリースレバーを押すことにより、パネルから簡単に引き抜くことができます。※家電リサイクル法対応

矢じりタイプ・オフセット

矢じりタイプ・オフセット

ヘッド部のウイング(支持翼)が広がり、取り付けるパネル面に固定されます。
そのため、固定後の安定感を得ることができます。

矢じりタイプ・オフセット・ウイングなし

矢じりタイプ・オフセット・ウイングなし

ヘッド部にウイング(支持翼)がないため、限られたスペースで使用可能です。

矢じりタイプ・オンセット

矢じりタイプ・オンセット

オフセットタイプのウイング付きと同様、支持翼が広がり、取り付けるパネル面に固定されます。
オンセットのため、配線がパネル取り付け穴の真上にきます。

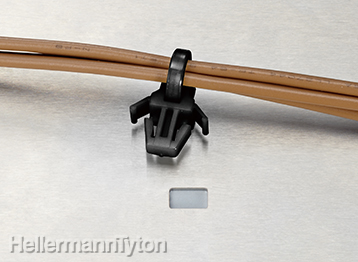

矢じりタイプ・オンセット(角穴用)

矢じりタイプ・オンセット(角穴用)

角穴固定用のプッシュマウントタイ(□4×6mm)です。通常の丸穴固定用タイプと異なり、パネル挿入後のハーネス回転を防ぐことができます。そのため方向位置を固定することができ、ハーネス損傷防止に役立ちます。

矢じりタイプ・ドーム型マウント・オンセット(楕円穴用)

矢じりタイプ・ドーム型マウント・オンセット(楕円穴用)

楕円穴固定用のプッシュマウントタイ(取り付け穴径φ7×12mm)です。通常の丸穴固定用タイプと異なり、パネル挿入後のハーネス回転を防ぐことができます。そのため方向位置を固定することができ、ハーネス損傷防止に役立ちます。

矢じりタイプ・ドーム型マウント・オンセット

矢じりタイプ・ドーム型マウント・オンセット

固定時に埃の浸入を防ぐことができます。
高い防水性が求められる用途では防水クリップタイをご選定ください。

ファーツリーマウント・オンセット

ファーツリーマウント・オンセット

ドーム型マウント同様、固定時に埃の浸入を防ぐことができます。広い板厚に対応が可能です。

ファーツリーマウントと、インシュロックタイのアセンブリ商品「ファーツリーマウント付きタイ」をご参照ください。

製品一覧

スモール・プッシュマウントタイ

対象穴径φ3.5mm

最小の取付穴径に対応する「スモール・プッシュマウントタイ」。

プッシュマウントタイ

対象穴径φ4mm

矢じりタイプ・オフセットのプッシュマウントタイ。

プッシュマウントタイ

対象穴径φ4.8mm

矢じりタイプ・オフセットの「省スペース用プッシュマウントタイ」。

プッシュマウントタイ

対象穴径φ5mm

「リリースプッシュマウントタイ」を始め、ファーツリーマウント・オンセットタイプなど。

プッシュマウントタイ

対象穴径φ5.4mm

矢じりタイプ・オフセットのプッシュマウントタイ。

プッシュマウントタイ

対象穴径φ6.3mm

矢じりタイプ・ウイングなし・オフセットのプッシュマウント。

プッシュマウントタイ

対象穴径φ7mm

「ガルバロック・プッシュマウントタイ」を始め、ファーツリーマウント・オンセットなど。

プッシュマウントタイ

対象穴径φ9mm

ファーツリーマウント・オンセット、矢じりタイプ・オンセットのプッシュマウントタイ。

プッシュマウントタイ

対象穴径φ11mm

ファーツリーマウント・オンセットのプッシュマウントタイ。

楕円穴用プッシュマウントタイ

楕円穴用プッシュマウントタイ

パネル挿入後のハーネス回転を防ぐ楕円穴用。

防水クリップタイ

防水クリップタイ

レーザー溶着されたパッキン付きで、水や汚れの浸入を防止。

ファーツリーマウント付きタイ

ファーツリーマウント付きタイ

インシュロックタイとの組み合わせ製品(2ピース)。
