3屋内外の配線・配管固定に
デュオリング
-
- 平行する二系統の配線を離隔距離を保ちながら連結固定することが可能です。ノイズ対策など、離隔が必要な箇所での使用に適しています。
耐熱・耐侯グレードは、欧州統一規格(EN45545-2)、全米防火協会規格(NFPA130)に適合しています。 -
使用用途
- 平行する二系統の配線の連結固定
- 配電盤内のケーブル同士の固定など
3屋内外の配線・配管固定に
カプラー
-
- 配線と吊りボルト、配線とPF管など隣接する結束物同士の固定が可能です。
インシュロックで固定後も、上下約180度の範囲で回転させることが可能です。幅5.2mm・厚さ1.5mmまでのインシュロックが使えるため、 様々な種類のタイに対応します。耐熱・耐侯グレードで、欧州統一規格(EN45545-2)、全米防火協会規格(NFPA130)に適合しています。
製品の特長
インシュロックで結束後、上下共に約90度まで回転できるため、合わせて約180度回転することが可能です。
使用用途
- 配線とPF管など隣接する結束物同士の固定
- 配電盤内のケーブル同士の固定など
3屋内外の配線・配管固定に
マウンティングプレート
耐候グレード
屋内外使用
-
色
黒
-
材質
66ナイロン
-
UL難燃グレード(主原料)
UL94V-2
-
常時使用温度範囲
-40℃〜+85℃
-

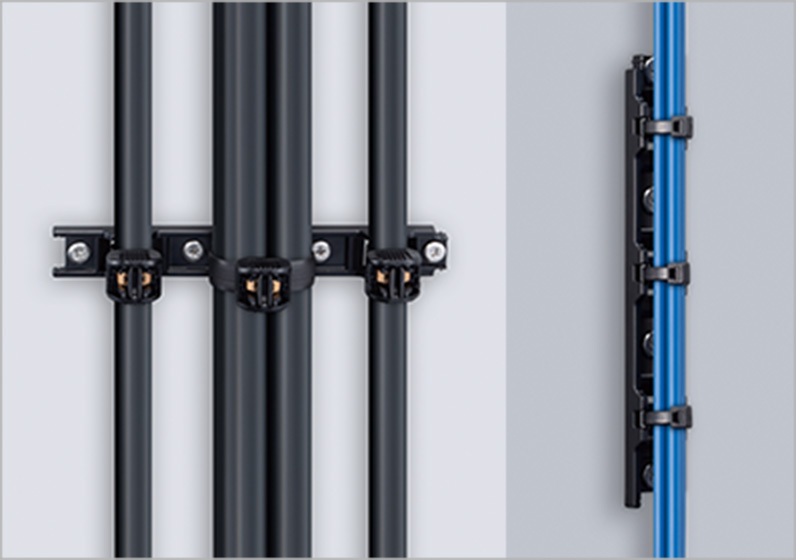

- マウンティングプレートは、50mmの等間隔で固定することが可能な配線固定具です。連結させることができるため、等間隔を連続して維持させることができます。M4サイズのビス、木ネジ、コンクリートビスなどでしっかりと固定することができます。インシュロックタイを併用して電気、水道、空調などの様々な配線・配管、機械配線をしっかりと固定することができます。
）では幅12.7mmまで、単回路での使用（
）では幅4.6mmまでの
使用用途
- 屋内、機器内配線など
-
電気設備配線の固定
-
水道、ガスホースなどの配管固定
-
各種機械配線の固定
-
エンドレスタイを併用した、太径幹線などの固定
3屋内外の配線・配管に
ケーブルサポート
ハット型ケーブルサポート
耐熱・耐候グレード
屋内外使用
-
色
黒
-
材質
66ナイロン
-
UL難燃グレード(主原料)
UL94V-2
-
常時使用温度範囲
-40℃〜+110℃
-
- 溶接作業なしに、簡単に取り付けられる配線固定具です。プラスチック製のため軽量で、金属製電線支え具のように電線被覆を傷つける心配がありません。電線にゴムなどの緩衝材やビニールテープを巻く必要がなく、作業性向上・部品点数削減に貢献します。また、細い電線束でも結束バンドで締め付けることで電線のズレを防ぎ、分岐も容易です。
-
L字型ケーブルサポート
耐熱・耐候グレード
屋内外使用
-
色
黒
-
材質
66ナイロン
-
UL難燃グレード(主原料)
UL94V-2
-
常時使用温度範囲
-40℃〜+110℃
-
- Ｌ字型ケーブルサポートは、2点止めで固定後の回転やズレを防止します。
金属製のＬ字ブラケットでは難しい並行配線が可能で、ノイズ対策としてスペースを空けて並行配線ができます。また、縦配線で固定することもできます。 -
使用用途
- 配電盤内のケーブル固定
- 電気設備配線の固定
- 各種機械配線の固定
- 水道、ガスホースなどの固定など
3屋内外の配線・配管に
PF管支持用省スペースプッシュマウントタイ
標準グレード
屋内使用
-
色
アイボリー
-
材質
66ナイロン
-
UL難燃グレード(主原料)
UL94V-2
-
常時使用温度範囲
-40℃〜+85℃
-
-
PF管支持用省スペースプッシュマウントタイは、電路支持金具の取付穴に差し込むだけで、PF管を固定することができるインシュロックタイです。
プッシュマウントの矢じりは、ラジオペンチなどで取り外すことが可能です*。
また、バンド部はマイナスドライバーなどでロックを解除することができます*。
PF管呼び径16、22、28の幅広いPF管サイズに対応します。＊：工具の押し付け過ぎや、繰り返しの取り外し・ロックの解除はご遠慮ください。
製品の特長
-
穴径φ14mmであれば、C型だけでなくL型・ H型など、様々な形状の電路支持金具に取り付けることが可能です。
-
ストラップ幅が12.7mmと太幅のため、PF管のほか電線束などもしっかりと結束・固定することができます。
-
横ズレ防止のリブ付きでPF管をしっかりと固定することが可能です。
使用用途
- マンション、店舗、オフィス、工場の屋内電気・配管設備工事など
3屋内外の配線・配管に
金属製チャンネル用マウント
-
-

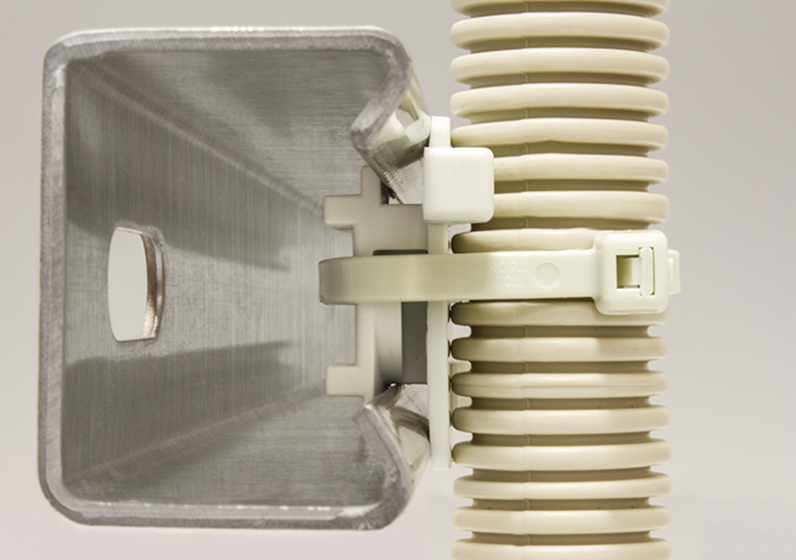

金属製チャンネル用マウントはインシュロックタイを併用してPF管を固定することが可能な固定具です。
金属製チャンネルに90度回すだけで簡単に取り付けることができ、位置移動も容易です。
ズレ防止のリブが付いているので、PF管をしっかりと固定します。
標準グレード
屋内使用
-
色
アイボリー
-
材質
66ナイロン
-
UL難燃グレード(主原料)
UL94V-2
-
常時使用温度範囲
-40℃〜+85℃
-
- 標準グレード製品です。
呼び径16、22、28の幅広いPF管に対応します。
耐候・耐熱・耐薬品グレード
高温・屋内外環境下
-
色
黒
-
材質
11ナイロン
-
UL難燃グレード(主原料)
UL94HB
-
常時使用温度範囲
-40℃〜+105℃
-
- 耐候・耐熱・耐薬品性能を持つ11ナイロン製です。
CMT1-PA11-Wは呼び径16、22、28、CMT2-PA11-Wは呼び径36、42、54の幅広いPF管に対応します。
製品の特長
-
90度回すだけで簡単にチャンネルに取り付けることができます。
-
インシュロックタイを併用してPF管を固定するため、幅広い径に対応します。
-
ズレ防止リブによりPF管のズレを防ぎます。
使用用途
- 屋内外配管など
3屋内外の配線・配管に
ワイドリリースタイ
耐候グレード
屋内外使用
-
色
アイボリー
-
材質
66ナイロン
-
UL難燃グレード(主原料)
UL94V-2
-
常時使用温度範囲
-40℃〜+85℃
-
-
ワイドリリースタイは幅12.7mmのワイドストラップで、PF管などの樹脂管へ負荷をかけずにしっかり結束できるほか、結束径を細かく調整することで、冷媒配管などを凹ませることなく結束が可能です。
M4サイズのビスを使用して壁面にしっかりと固定することができ、ビス穴が4つあるため、固定時のヘッド位置を自由に設定することができます。
リピート機能により取り外しでき、ビスを抜かずに壁面に固定したまま再利用、配線・配管の追加が可能です。
製品の特長
-
タイ幅が12.7ｍｍと幅広のため、PF管などの樹脂管へ負荷をかけずにしっかり結束でき、冷媒配管を凹ませることなく結束できます。
-
再結束用のレバーにより取り外しでき、ビスを抜かずに壁面に固定したまま再利用、配線の追加が可能です。
-
通常のインシュロックタイとしても使用できるため、弊社製品のコンクリートアンカー (CA1)との併用も可能です。
使用用途
- 空調配管
- 床壁面配線・配管など
-
-
外壁となじみやすいためエアコンの室外機の配管固定に最適
-
-
床下の配線・配管固定
3屋内外の配線・配管に
コンクリートアンカー
耐候グレード
屋内外使用
-
色
アイボリー
-
材質
66ナイロン
-
UL難燃グレード(主原料)
UL94V-2
-
常時使用温度範囲
-40℃〜+85℃
-
-

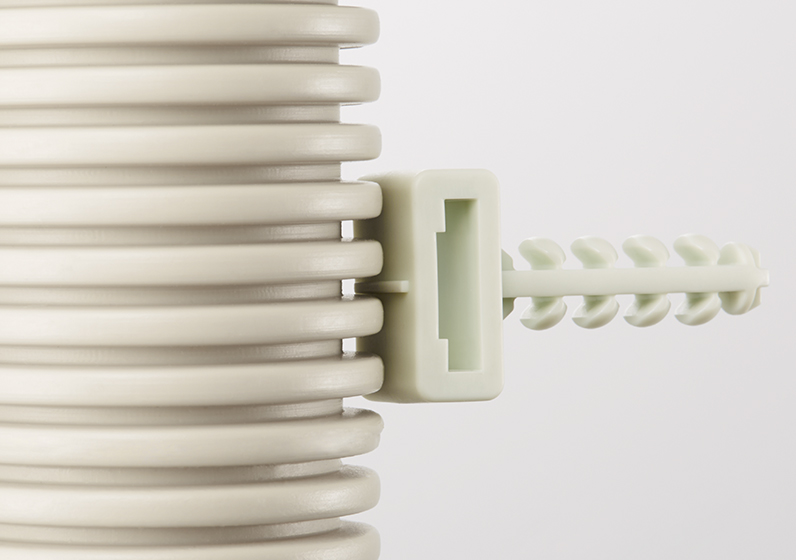

コンクリートアンカーは下穴を開けて指で押し込むだけで、コンクリートの壁面や床、サイディングボードなどにしっかりと固定することができます*。返しがついているため、強固に固定することが可能です。幅12.7mmまでのインシュロックタイ、エンドレスタイを併用することが可能です。
ズレ防止のリブが付いているため、ＰＦ管をしっかりと固定することができます。＊：石膏ボードには使用できません。
