製品一覧：バンド/ケーブルクランプ

バンド早見表

製品名 型番表 材質 グレード 色 常時使用温度範囲
バンド

T18R-100~T120R

66ナイロン 標準 乳白 -40℃～+85℃
T18R-HSW ~ T120R-HSW 66ナイロン 耐熱・耐候 黒 -40℃～+110℃

GL150, GL200

11ナイロン 耐熱・耐候・耐薬品 黒 -40℃～+105℃

T18R-HR

46ナイロン 耐熱 ベージュ -40℃～+130℃
DL100 ~ BB260-PA9T 9Tナイロン 耐熱・耐薬品 黒 -40℃～+150℃
T18R-TZ ~ T120R-TZ ふっ素樹脂（ETFE） 耐熱・耐薬品 青 -80℃～+170℃
PT2A, PT220 ポリエーテルエーテルケトン（PEEK） 耐熱・耐薬品 薄ベージュ -55℃～+240℃
ダブルヘッドバンド

T50R-DH-HSW

66ナイロン 耐熱・耐候 黒 -40℃～+110℃

T120R-DH-HSB

66ナイロン 耐熱・耐候 黒 -40℃～+105℃
ボタンヘッドバンド CT203-HSB, CT375-HSB 66ナイロン 耐熱 黒 -40℃～+105℃
ローヘッドバンド LPT80-HSW, LPT200-HSW 66ナイロン 耐熱・耐候 黒 -40℃～+110℃



バンド（66ナイロン　標準グレード）

MSタイ

材質 66ナイロン
色 乳白
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+85℃
グレード
標準

耐候

耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径
φ(mm) 		寸法
(mm) 		ループ
引張強度
(最小値)
N(kgf) 		適用工具 販売
単位
(本) 		お問合せはこちら
全長：L 幅：A
T18R-100 1.0～22.0 100 2.5 80
（8.16） 		EVO7ISP
MK8
MK8-LT 		100 クリック
T30R 1.0～36.0 152 3.5 135
(13.77)

EVO7ISP
MK8

EVO9ISP

100 クリック
T50R 1.5～50.0 202 4.6 225
(22.94)

EVO7ISP
MK8

EVO9ISP

100 クリック
T60S 1.5～65.0 251 4.8 270
(27.53)

EVO7ISP
MK8

EVO9ISP

100 クリック
T120R 3.0～100 380 7.6 535
(54.56）

EVO9ISP

MK15

50 クリック

 MSタイ　結束イメージ

MSタイ　図面



バンド（66ナイロン　耐熱・ 耐候グレード）

MSタイ　耐熱・耐候

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径
φ(mm) 		寸法
(mm) 		ループ
引張強度
(最小値)
N(kgf) 		適用工具 販売
単位
(本) 		お問合せはこちら
全長：L 幅：A
T18R-HSW 1.0～22.0 100 2.5 80
（8.16） 		EVO7ISP
MK8
MK8-LT 		1,000 クリック
T30R-HSW 1.0～36.0 152 3.5 135
(13.77)

EVO7ISP
MK8

EVO9ISP

100 クリック
T50R-HSW 1.5～50.0 202 4.6 225
(22.94)

EVO7ISP
MK8

EVO9ISP

100 クリック
T60S-HSW 1.5～65.0 251 4.8 270
(27.53)

EVO7ISP
MK8

EVO9ISP

100 クリック
T120R-HSW 3.0～100 380 7.6 535
(54.56)

EVO9ISP

MK15

50 クリック

 MSタイ　結束イメージ

MSタイ　図面



バンド（11ナイロン）


材質 11ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+105℃
グレード

標準

耐候
耐熱
耐薬品

難燃

UL難燃グレード（主原料）
UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径
φ(mm) 		寸法(mm) ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売単位
(本) 		お問合せはこちら
全長：L 幅：A
GL150 1.5～36.0 153 3.5 130(13.26)

EVO7ISP
MK8

100 クリック
GL200 1.5～50.0 202 4.7 200(20.39)

EVO7ISP
MK8

EVO9ISP

100 クリック

 MSタイ　結束イメージ

MSタイ　図面



バンド（46ナイロン）

MSタイ　46ナイロン

材質 46ナイロン
色 ベージュ　※樹脂中の耐熱剤の状態によって、色調が変化します。
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+130℃
グレード

標準

耐候

耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径
φ(mm) 		寸法(mm) ループ
引張強度
(最小値)
N(kgf) 		適用工具 販売
単位
(本) 		お問合せはこちら
全長：L 幅：A
T18R-HR 1.0～22.0 100 2.5 80
（8.16） 		EVO7ISP
MK8
MK8-LT 		1,000 クリック



 MSタイ　結束イメージ

MSタイ　図面



バンド（9Tナイロン）

ダイナロック

材質 9Tナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+150℃
グレード

標準

耐候

耐熱
耐薬品

難燃

型番表

型番 結束径
φ(mm) 		寸法(mm) ループ
引張強度
(最小値)
N(kgf) 		適用工具 販売単位
(本) 		お問合せはこちら
全長 幅
DL100
mto.gif 		4.0～15.0 100 2.5 150（15.31) EVO7ISP
MK8
MK8-LT 		販売単位は
お問合せください 		クリック
DL220
mto.gif 		10.0～50.0 220 4.7 350（35.69) EVO7ISP
MK8

EVO9ISP

クリック
BB260-PA9T
mto.gif 		20.0～64.0 265 4.8 400（40.82) EVO7ISP
MK8

EVO9ISP

クリック

 DL100

ダイナロック　DL100

ダイナロック　DL100

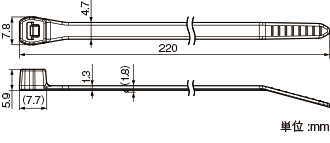

 DL220

ダイナロック　DL100

ダイナロック　DL220

BB260-PA9T

ダイナロック　BB260-PA9T

ダイナロック　BB260-PA9T



バンド（ふっ素樹脂）

MSタイ　ふっ素樹脂

材質 ふっ素樹脂（ETFE）
色 青
環境負荷物質管理情報 RoHS適合
常時使用温度範囲 -80℃～+170℃
グレード

標準

耐候

耐熱
耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径
φ(mm) 		寸法(mm) ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売単位
(本) 		お問合せはこちら
全長：L 幅：A
T18R-TZ 5.0～22.0 100 2.5 80 (8.16) MK8-LT 100 クリック
T30R-TZ 3.0～36.0 150 3.5 133.3(13.59)

EVO7ISP
MK8
 MK8-LT

100 クリック
T50R-TZ 5.0～50.0 201 4.7 222.3 (22.67)

EVO7ISP
MK8

EVO9ISP

100 クリック
T120R-TZ 15.0～105 387 7.4 535(54.56)

EVO9ISP

50 クリック

 MSタイ　結束イメージ

MSタイ　図面



バンド（PEEK）


材質 ポリエーテルエーテルケトン (PEEK)
色 薄ベージュ
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -55℃～+240℃
グレード

標準

耐候

耐熱
耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0
※PT220を除く。

型番表（アウトサイドセレーションタイプ）

型番 結束径
φ(mm) 		寸法(mm) ループ
引張強度
(最小値)
N(kgf) 		適用工具 販売単位
(本) 		お問合せはこちら
全長：L 幅：A
PT2A 4.0～35.0 145 3.4 230（22.94)

EVO7ISP
MK8

EVO9ISP

100 クリック

型番表（インサイドセレーションタイプ）

型番 結束径
φ(mm) 		寸法(mm) ループ引張強度
(最小値)
N(kgf) 		適用工具 販売単位
(本) 		お問合せはこちら
全長：L 幅：A
PT220 8.0～56.0 220 4.7 380（38.75)

EVO7ISP
MK8

EVO9ISP

100 クリック

 PEEKタイ　PT220

PEEKタイ　PT220



ダブルヘッドバンド（66ナイロン　耐候グレード）

ダブルヘッドタイ

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 最大結束径
φ(mm) 		寸法(mm) ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売単位
(本) 		お問合せはこちら
全長：L 幅：A 第１
ループ 		第２
ループ
T50R-DH-HSW φ20が2組 210 4.7 225
(22.94) 		180
(18.37)

EVO7ISP
MK8

EVO9ISP

100 クリック

ダブルヘッドタイ結束イメージ

ダブルヘッドタイ図面



ダブルヘッドバンド(66ナイロン　耐熱・耐候グレード)

ダブルヘッドタイ

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+105℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 最大結束径
φ(mm) 		寸法(mm) ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売単位
(本) 		お問合せはこちら
全長：L 幅：A 第１
ループ 		第２
ループ
T120R-DH-HSB φ50が2組 398 7.6

534

（54.56）

534

（54.56）

EVO9ISP

50 クリック

ダブルヘッドタイ結束イメージ

ダブルヘッドタイ図面



ボタンヘッドバンド（66ナイロン　耐熱グレード）

ボタンヘッドタイ

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+105℃
グレード

標準

耐候

耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 最大結束径
φ(mm) 		寸法(mm) 取付穴径
φ(mm) 		ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売
単位
(本)

お問合せはこちら

全長：L 幅：A
CT203-HSB 50.0 203 7.6 9.5～10.5 700(71.38)

EVO9ISP

MK15

50 クリック
CT375-HSB 100 375 7.6 9.5～10.5 700(71.38) 50 クリック

ボタンヘッドタイ



ローヘッドバンド（66ナイロン　耐熱・耐候グレード）

ローヘッドタイ耐熱・耐候グレード

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径　φ(mm) 寸法(mm) ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売単位
(本) 		お問合せはこちら
最小 最大 全長：L 幅：A
LPT80-HSW 1.5※ 16.0 80.3 2.2 40（4.08） EVO7ISP 1,000 クリック
LPT200-HSW 3.0 50.0 200 5.0 135（13.77）

EVO7ISP

MK8

100 クリック
＜ご注意！＞

※手締めで結束する場合の最小結束径はφ1.0ｍｍになります。



ローヘッドタイ図面
