製品一覧：耐候

製品カテゴリー別



ホルダークリップ　対象穴径φ7.0mm（66ナイロン　耐熱・耐候グレード）

ホルダークリップ

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 最大結束径
φ(mm) 		寸法(mm) 最大取付
板厚
(mm) 		取付穴径
φ(mm) 		販売単位
（個） 		お問合せはこちら
A B C D φE φF φG
HC512FT7J-HSW 12.0 12.0 8.0 9.0 9.9 6.7 7.6 16.0 4.5 7.0 100 クリック

ホルダクリップ



ホルダークリップ　対象穴径φ7.0×12.0mm　楕円穴用（66ナイロン　耐熱・耐候グレード）

ホルダークリップ

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 取付板厚
(mm) 		取付穴径
(mm) 		販売単位
（個） 		お問合せはこちら
HC8PM712V-HSW
mto.gif 		1.2～3.2 φ7×12 100 クリック




ホルダークリップ　対象穴径φ11.0mm　矢じりタイプ（66ナイロン　耐熱・耐候グレード）


材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 適用コルゲートチューブ
呼び径 		寸法(mm) 取付板厚
(mm) 		取付穴径
φ(mm) 		販売単位
（個） 		お問合せはこちら
A B
(参考値) 		C
(参考値) 		D
(参考値)
HCD57PM11-HSW 5,7 12.0 (44.7) (24.0) (28.5) 3.0～7.0 11.0 100 クリック
HCD1015PM11-HSW 10,13,15 12.0 (59.1) (24.0) (45.1) クリック




デルタクリップ（66ナイロン　耐熱・耐候グレード）

デルタクリップ

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 対応径
φ(mm) 		販売単位
（個） 		お問合せはこちら
DHC18DHC18
mto.gif 		16.0~20.0 別途お問合せください。 クリック

デルダクリップ

単位：mm

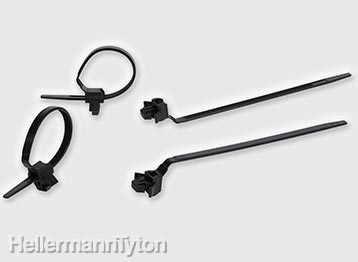

プッシュマウントタイ　角穴用□4×6mm・矢じりタイプ・オンセット（66ナイロン　耐熱・耐候グレード）

プッシュマウントタイ

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径
φ(mm) 		寸法(mm) 取付板厚
(mm) 		取付穴径
(mm) 		ループ
引張強度
（最小値）
N(kgf) 		販売
単位
(本) 		お問合せはこちら
最小 最大 全長：L 幅：A
OS100-SPM46S-HSW
mto.gif 		1.0 15.0 100 3.5 1.0～2.0 □4.0×6.0 100
(10.20) 		100 クリック

プッシュマウントタイ



ファーツリーマウントタイ　インサイドセレーション（66ナイロン　耐熱・耐候グレード）

ファーツリーマウント付きタイ

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 最大
結束径
φ(mm) 		寸法(mm) 取付板厚
(mm) 		取付穴径
φ(mm) 		適用
メネジ 		ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売
単位
(本) 		お問合せはこちら
全長：L 幅：A φC
T18RFT4-HSW 20.0 100 2.5

13.0

1.0～3.0 3.3～4.0 M4 80(8.16) EVO7ISP
MK8
MK8-LT 		100 クリック

ファーツリーマウント付きタイ（インサイドセレーション）

ファーツリーマウント付きタイ（インサイドセレーション）



プッシュマウントタイ　対象穴径φ9.0mm・矢じりタイプ・オンセット（66ナイロン　耐熱・耐候グレード）

プッシュマウントタイ（矢じりタイプ・オンセット）

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径
φ(mm) 		寸法(mm) 取付板厚
(mm) 		取付穴径
φ(mm) 		ループ
引張強度
（最小値）
N(kgf) 		適用
工具 		販売単位
(本) 		お問合せはこちら
全長：L 幅：A
OS220-PM9-HSW
mto.gif 		1.0～45.0 220 5.0 2.0～5.5 9.0～9.2 250
（25.49） 		EVO9ISP 販売単位は
お問合せください 		クリック
OS230-PM9-HSW
mto.gif 		1.0～45.0 229 5.0 7.0～14.0 9.0～9.2 250
（25.49） 		クリック

プッシュマウントタイ （矢じりタイプ・オンセット）

プッシュマウントタイ （矢じりタイプ・オンセット）



プッシュマウントタイ　楕円穴用・矢じりタイプ・ドーム型マウント・オフセット（66ナイロン　耐熱・耐候グレード）

プッシュマウントタイ（矢じりタイプ・オンセット）

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径
φ(mm) 		寸法(mm) 取付板厚
(mm) 		取付穴径
(mm) 		ループ
引張強度
（最小値）
N(kgf) 		適用
工具 		販売単位（本） お問合せはこちら
全長 幅
OF160-PM712V-HSW
mto.gif 		3.0～25.0 160 7.0 0.6～2.6 φ7.0×12.0 160
(16.32)

EVO9ISP

50 クリック

プッシュマウントタイ（矢じりタイプ・オフセット）



ファーツリーマウントタイ　対象穴径φ5.0mm・オンセット（66ナイロン　耐熱・耐候グレード）

プッシュマウントタイ® （ファーツリーマウント・オンセット）

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径
φ(mm) 		寸法(mm) 最大取付
板厚
(mm) 		取付穴径
φ(mm) 		ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売
単位
(本) 		お問合せはこちら
全長：L 幅：A
OS160-FT5-HSW 3.0～30.0 163 4.0 3.2 4.5～5.0 100
（10.20） 		EVO7ISP
MK8 		100 クリック

プッシュマウントタイ（ファーツリーマウント・オンセット）

プッシュマウントタイ（ファーツリーマウント・オンセット）



プッシュマウントタイ　楕円穴用・矢じりタイプ・オフセット（66ナイロン　耐熱・耐候グレード）

プッシュマウントタイ（矢じりタイプ・オフセット）

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径
φ(mm) 		寸法(mm) 取付板厚
(mm) 		取付穴径
(mm) 		ループ
引張強度
（最小値）
N(kgf) 		適用
工具 		販売単位（本） お問合せはこちら
全長 全幅
OF160DB-WPM712-HSW
mto.gif 		7.0～34.0 160 60.0 0.5～2.6 φ7.0×12.0 150
(15.30)

EVO9ISP

50 クリック

プッシュマウントタイ（矢じりタイプ・オフセット）



ファーツリーマウントタイ　対象穴径φ7.0mm・オンセット（66ナイロン　耐熱・耐候グレード）

ファーツリータイ（ファーツリーマウント・オンセット）：REL30SDP、OS170-FT7

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径
φ(mm) 		寸法(mm) 最大取付
板厚
(mm) 		取付穴径
φ(mm) 		ループ
引張強度
（最小値）
N(kgf) 		販売単位
(本) 		お問合せはこちら
全長：L 幅：A
OS170-FT7-LH-HSW
mto.gif 		1.6～30.0 170 5.3 4.5 6.8～7.2 147
(14.99) 		販売単位は
お問合せください 		クリック

プッシュマウントタイ（ファーツリーマウント）

プッシュマウントタイ（ファーツリーマウント）



プッシュマウントタイ　楕円穴用・矢じりタイプ・オンセット（66ナイロン　耐熱・耐候グレード）

ガルバロック・プッシュマウントタイ（矢じりタイプ・オフセット）

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径
φ(mm) 		寸法(mm) 取付板厚
(mm) 		取付穴径
(mm) 		ループ
引張強度
（最小値）
N(kgf) 		適用
工具 		販売単位（本） お問合せはこちら
全長 全幅
OS135DB-PM712-HSW
mto.gif 		5.0～20.0 135 30.0 2.1～4.8 φ7.0×12.0 140
(14.28)

EVO9ISP

50 クリック

プッシュマウントタイ（矢じりタイプ・オフセット）



プッシュマウントタイ　楕円穴用・矢じりタイプ・ドーム型マウント・オンセット（66ナイロン　耐熱・耐候グレード）

プッシュマウントタイ（楕円穴用・矢じりタイプ・ドーム型マウント・オンセット）

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径
φ(mm) 		寸法(mm) 取付板厚
(mm) 		取付穴径
(mm) 		ループ
引張強度
（最小値）
N(kgf) 		販売
単位
(本) 		お問合せはこちら
全長 幅
OS170-PM712-HSW 1.0～30.0 170 5.0 0.6～1.6 φ7.0×12.0 150
(15.30) 		100 クリック

楕円穴用プッシュマウントタイ



プッシュマウントタイ　楕円穴用・スモールクリップ・ドーム型マウント・オンセット（66ナイロン　耐熱・耐候グレード）

プッシュマウントタイ（楕円穴用・スモールクリップ・ドーム型マウント・オンセット）

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径
φ(mm) 		寸法(mm) 取付板厚
(mm) 		取付穴径
(mm) 		ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売単位
(本) 		お問合せはこちら
全長 幅
OS130-SPM712-HSW
mto.gif 		1.6～20.0 130 5.0 0.55～1.0 φ7.0×12.0 150
(15.30) 		EVO7ISP
MK8
EVO9ISP 		販売単位は
お問合せください 		クリック

スモールクリップタイ

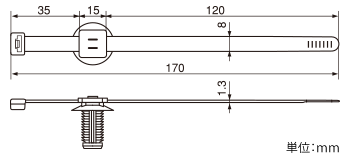

ファーツリーマウントタイ　対象穴径φ11mm・オンセット（66ナイロン　耐候グレード）

プッシュマウントタイ

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+85℃
グレード

標準

耐候

耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径
φ(mm) 		寸法(mm) 取付板厚
(mm) 		取付穴径
φ(mm) 		ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売
単位
(本) 		お問合せはこちら
全長 幅
CM170-FT11J-W
mto.gif 		15.0～30.0 170 8.0 3.0～14.0 10.8～11.2 250
(25.49)

EVO9ISP

販売単位は
お問合せください

クリック



ファーツリーマウントタイ（ファーツリーマウント・オンセット）

ファーツリーマウントタイ（ファーツリーマウント・オンセット）



プッシュマウントタイ　角穴用・矢じりタイプ・オンセット（66ナイロン　耐候グレード）


材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+85℃
グレード

標準

耐候

耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径
φ(mm) 		寸法(mm) 取付板厚
(mm) 		取付穴径
(mm) 		ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売
単位
(本) 		お問合せはこちら
全長 幅
OS80-PM46-W
mto.gif 		1.0～10.0 80 2.5 1.0～1.6 □4×6 80
(8.16) 		EVO7ISP
MK8
MK8-LT
 		販売単位は
お問合せください 		クリック

角穴用プッシュマウントタイ

角穴用プッシュマウントタイ



オメガクリップタイ（66ナイロン　耐熱・耐候グレード）

オメガクリップタイ

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 2系統の
ケーブル 		結束径
φ(mm) 		クリップ部
最大結束径
φ(mm) 		寸法(mm) ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売単位
(本) 		お問合せはこちら
全長 幅
T30ROC5J-HSW 垂直に
固定 		5.0～30.0 5.0 152 3.5 135(13.77)

EVO7ISP
MK8

EVO9ISP

100 クリック
T30ROC5J-P-HSW
mto.gif 		平行に
固定 		5.0～30.0 5.0 152 3.5 135(13.77) 販売単位は
お問合せください 		クリック

オメガクリップタイ図面

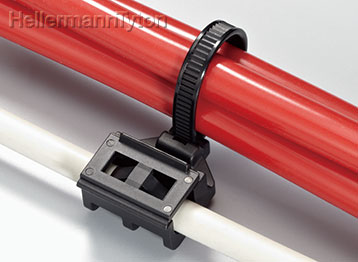

ワイヤクリップタイ（66ナイロン　耐熱・耐候グレード）

ワイヤクリップタイ

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 ワイヤ径
φ(mm) 		結束径
φ(mm) 		寸法(mm) ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売単位
(本) 		お問合せはこちら
全長 幅
T50SOSWA57J
mto.gif 		5.0～7.0 1.5～30.0 150 4.6 225(22.96)

EVO7ISP
MK8

EVO9ISP

販売単位は
お問合せください 		クリック



ワイヤクリップタイ図面



スタッドボルトタイ　リリース機能付き（66ナイロン　耐熱・耐候グレード）


材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径
φ(mm) 		寸法(mm) 適用ボルト ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売
単位
(本) 		お問合せはこちら
全長：L 幅：A
RT50SOSSBU-M8-HSW 3.0～30.0 175 5.7 M8 150
(15.3)

EVO9ISP

100 クリック




スタッドボルトタイ　SBTタイプ（66ナイロン　耐熱・耐候グレード）

スタッドボルトタイ

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径
φ(mm) 		寸法(mm) 適用ボルト ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売
単位
(本) 		お問合せはこちら
全長：L 幅：A
SBT50-CM8
mto.gif 		5.0～35.0 180 6.0 M8 222.5
(22.69)

EVO9ISP

100 クリック
SBT120-CM8
mto.gif 		5.0～60.0 300 13.0 M8 533.4
(54.39)

-

100 クリック

 SBT50-CM8

 SBT120-CM8



スタッドボルトタイ（66ナイロン　耐熱・耐候グレード）

スタッドボルトタイ

材質 66ナイロン
色 黒、グレー
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

T50SOSSBDタイプ　型番表

型番 結束径
φ(mm) 		寸法(mm) 適用ボルト ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売
単位
(本) 		お問合せはこちら
全長：L 幅：A
T50SOSSBD-M6-HSW 3.0～30.0 175 5.7 M6 150
(15.3) 		EVO9ISP 100 クリック
T50SOSSBD-M8-HSW M8 クリック

スタッドボルトタイ

T50SOSSBDタイプ

T50SOSSBDタイプ（最後が“D”）は、結束位置がタイのヘッド部から下方向になります。

スタッドボルトタイ

スタッドボルトタイ



T50SOSSBUタイプ　型番表

型番 結束径
φ(mm) 		寸法(mm) 適用ボルト ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売
単位
(本) 		お問合せはこちら
全長：L 幅：A
T50SOSSBU-M6-HSW 3.0～30.0 175 5.7 M6 150
(15.3) 		EVO9ISP 100 クリック
T50SOSSBU-M8-HSW M8 クリック

スタッドボルトタイ

T50SOSSBUタイプ

T50SOSSBUタイプ（最後が“U”）は、結束位置がタイのヘッド部から上方向になります。

スタッドボルトタイ

スタッドボルトタイ



バンド（66ナイロン　耐熱・ 耐候グレード）

MSタイ　耐熱・耐候

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径
φ(mm) 		寸法
(mm) 		ループ
引張強度
(最小値)
N(kgf) 		適用工具 販売
単位
(本) 		お問合せはこちら
全長：L 幅：A
T18R-HSW 1.0～22.0 100 2.5 80
（8.16） 		EVO7ISP
MK8
MK8-LT 		1,000 クリック
T30R-HSW 1.0～36.0 152 3.5 135
(13.77)

EVO7ISP
MK8

EVO9ISP

100 クリック
T50R-HSW 1.5～50.0 202 4.6 225
(22.94)

EVO7ISP
MK8

EVO9ISP

100 クリック
T60S-HSW 1.5～65.0 251 4.8 270
(27.53)

EVO7ISP
MK8

EVO9ISP

100 クリック
T120R-HSW 3.0～100 380 7.6 535
(54.56)

EVO9ISP

MK15

50 クリック

 MSタイ　結束イメージ

MSタイ　図面



バンド（11ナイロン）


材質 11ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+105℃
グレード

標準

耐候
耐熱
耐薬品

難燃

UL難燃グレード（主原料）
UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径
φ(mm) 		寸法(mm) ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売単位
(本) 		お問合せはこちら
全長：L 幅：A
GL150 1.5～36.0 153 3.5 130(13.26)

EVO7ISP
MK8

100 クリック

 MSタイ　結束イメージ

MSタイ　図面



ダブルヘッドバンド(66ナイロン　耐熱・耐候グレード)

ダブルヘッドタイ

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+105℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 最大結束径
φ(mm) 		寸法(mm) ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売単位
(本) 		お問合せはこちら
全長：L 幅：A 第１
ループ 		第２
ループ
T120R-DH-HSB φ50が2組 398 7.6

534

（54.56）

534

（54.56）

EVO9ISP

50 クリック

ダブルヘッドタイ結束イメージ

ダブルヘッドタイ図面



ダブルヘッドバンド(66ナイロン　耐候グレード)

ダブルヘッドタイ

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 最大結束径
φ(mm) 		寸法(mm) ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売単位
(本) 		お問合せはこちら
全長：L 幅：A 第１
ループ 		第２
ループ
T50R-DH-HSW φ20が2組 210 4.7 225
(22.94) 		180
(18.37)

EVO7ISP
MK8

EVO9ISP

100 クリック

ダブルヘッドタイ結束イメージ

ダブルヘッドタイ図面



バンド（PEEK）


材質 ポリエーテルエーテルケトン (PEEK)
色 薄ベージュ
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -55℃～+240℃
グレード

標準

耐候

耐熱
耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0
※PT220を除く。

型番表（アウトサイドセレーションタイプ）

型番 結束径
φ(mm) 		寸法(mm) ループ
引張強度
(最小値)
N(kgf) 		適用工具 販売単位
(本) 		お問合せはこちら
全長：L 幅：A
PT2A 4.0～35.0 145 3.4 230（22.94)

EVO7ISP
MK8

EVO9ISP

100 クリック

型番表（インサイドセレーションタイプ）

型番 結束径
φ(mm) 		寸法(mm) ループ
引張強度
(最小値)
N(kgf) 		適用工具 販売単位
(本) 		お問合せはこちら
全長：L 幅：A
PT220 8.0～56.0 220 4.7 380（38.75)

EVO7ISP
MK8

EVO9ISP

100 クリック

 PEEKタイ　PT220

PEEKタイ　PT220



ローヘッドバンド（66ナイロン　耐熱・耐候グレード）

ローヘッドタイ耐熱・耐候グレード

材質 66ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 結束径　φ(mm) 寸法(mm) ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売単位
(本) 		お問合せはこちら
最小 最大 全長：L 幅：A
LPT80-HSW 1.5※ 16.0 80.3 2.2 40（4.08） EVO7ISP 1,000 クリック
LPT200-HSW 3.0 50.0 200 5.0 135（13.77）

EVO7ISP

MK8

100 クリック
＜ご注意！＞

※手締めで結束する場合の最小結束径はφ1.0ｍｍになります。



ローヘッドタイ図面



コルゲートホールドカバー（66ナイロン　耐熱・耐候グレード）

コルゲートホールドカバー

材質 66ナイロン
色 アイボリー
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+110℃
グレード

標準

耐候
耐熱

耐薬品

難燃

UL難燃グレード（主原料）

UL94HB

UL94V-2

UL94V-0

型番表

型番 コルゲートチューブ外径
(mm) 		販売単位
（個） 		お問合せはこちら
CHC12.6-IVY
mto.gif 		12.6 100 クリック

chc12.6_ivy



スパイラルチューブ（6ナイロン　耐候グレード）

スパイラルチューブ（6ナイロン耐候）

材質 6ナイロン
色 黒
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃～+85℃
グレード

標準

耐候

耐熱

耐薬品

難燃

型番表

型番 寸法(mm) 販売単位
（m／巻） 		お問合せはこちら
φD φD1 T P
TS-6N-W 6.2 (7.6) 0.7 10.0 100 クリック

スパイラルチューブ



メタルタイ　STBタイプ（ステンレススティールSUS316）

メタルタイ（STB・MBTタイプ）

材質 ステンレススティールSUS316
環境負荷物質情報 cab_btn01.jpg　
常時使用温度範囲 -80°C～+538°C

型番表

型番 最大結束径
φ(mm) 		寸法(mm) ループ
引張強度
（最小値）
N(kgf) 		適用工具 販売単位
(本) 		お問合せはこちら
全長：L 幅：A
STB-200S 50.0 200 4.5 670(68.32) MK9SST
KST-STG200 		100 クリック
STB-360S 102 360 100 クリック

メタルタイ（STB・MBTタイプ）

メタルタイ（STB・MBTタイプ）



カタログ、新製品PDF
カタログ、新製品ライブラリー
へラマンタイトン総合カタログの閲覧、新製品のチラシPDFダウンロード等はこちらから。
お知らせ・展示会
お知らせ・展示会
ヘラマンタイトンの新製品やサービスに関するお知らせと、展示会情報をご紹介しています。
blog
コラム
ヘラマンタイトン製品の採用事例や製品情報など、様々な情報を掲載しております。
