2019/7/10

(First Solar Japan合同会社 様 ご協力)




 今回のコーポレートブログでは、当社グループのひとつである米国ヘラマンタイトン社の太陽光発電市場における、大手ソーラーパネルモジュールメーカー様とのソリューション開発の取り組みをご紹介します。以下は、米国ヘラマンタイトン社のウェブサイト掲載ページの日本語訳になります。



※当該ページにてご紹介している製品は、日本国内では販売しておりません。(2019年7月時点)


最新型モジュールに最適、革新的な配線管理ソリューション

 First Solar社製の最新型シリーズ6モジュールでは、ジャンクションボックスの分割とPVケーブルの短縮化により配線管理の負担が軽減されます。シリーズ6モジュール独自の設計を最適化することで生まれたヘラマンタイトンの配線管理ソリューションは、シリーズ6モジュールを採用するEPC事業者*や施工担当者の作業負担を軽減する、他社製品にはない特長を備えています。



*EPC事業者:EPCとは「Engineering, Procurement and Construction」の略で、日本語訳では「設計・調達・建設」を担う電気設備サブコン事業者を指す。

片手で取り付け可能な手軽さと、最高レベルの屋外耐久性能を両立

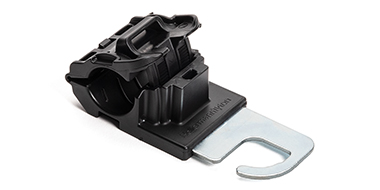

Series 6 RPC Hangerヘラマンタイトンのシリーズ6用RPC(ラチェットPクランプ)ハンガーは、工具を使わず片手で取り付けることが可能です。結束径のサイズ調整も容易なため、First Solar社製シリーズ6モジュールの配線管理に最適な配線固定具です。



機械的強度に優れた設計と太陽光発電設備の周辺環境に適した材質を採用したシリーズ6用RPCハンガーは、厳しい屋外用途に最適です。一体成形のクランプはサイズ調整可能で、ケーブルを簡単に片手でロックできるため、複数サイズの結束バンドを用意する必要がありません。リリース機構も設けられており、マイナスドライバーを差し込むだけでロックを解除でき、取り外さずにクランプを再利用できます。サイズは4段階で調整でき、1/4インチ~2インチの結束径に対応します。

機能と特長

  • ・耐衝撃性が改良され、耐熱性と耐紫外線性を備えた66ナイロンが、太陽光発電システム用途における長期間の耐久性を提供します。
  • ・ケーブル結束部は一体成形かつラチェット機構のため、前工程あるいは後工程での配線作業が容易です。
  • ・サイズは4段階で調整でき、幅広いケーブル径に対応。部品点数を削減できます。
  • ・保守メンテナンスを容易にするリリース機構を採用しています。
  • ・First Solar社製モジュール用の金属製ハンガー部は、高トルクで締め付けることが可能で、化学物質への耐性もあります。


汎用性に優れ、前工程での取り付けも可能

Series 6 RPC Hanger シリーズ6用ファーツリー・ケーブルタイは、最も簡単で、最もスピーディーな配線施工を可能にする、他に類を見ないソリューションです。ヘッド部は、First Solar社製シリーズ6モジュール用に開発されました。



モジュールのフレームに設けられた配線固定用の穴に、ファーツリー形状のマウント部が差し込まれることで脱落を防止できます。また、独自設計のバレル型ヘッド部がモジュールの端部に固定されるため、ファーツリー形状マウント部にかかる下方向への荷重が軽減されます。オフセットタイプのため取付穴との離隔を確保でき、風や追尾装置の稼働に伴う荷重を分散して吸収します。ベントテール設計により、片手ですばやく簡単に取り付け可能です。

機能と特長

  • ・シリーズ6用ファーツリー・ケーブルタイHIRHSUVグレードは、紫外線,化学物質,湿気からの影響が懸念される環境への高い耐性を
       備えています。
  • ・設置前のパレットに積まれた状態のモジュールに、取り付け可能です。
  • ・オフセットタイプのバレル型のヘッド部が、摩耗によるケーブル被覆損傷の危険性を低減します。
  • ・First Solar製モジュールを綿密に研究した設計です。



シリーズ6用ファーツリー・ケーブルタイは、設置前のパレットに積まれた状態のモジュールに取り付け可能です。

シリーズ6モジュール用に設計されたヘラマンタイトンの2つの最新ケーブルマネジメント製品が、世界の太陽光発電業界において他に類を見ない総合配線管理ソリューションを可能にします。独自の2つのソリューションとヘラマンタイトンのチームによるサポートをご利用いただくことにより、エンジニアの誰もが、包括的な太陽光発電システムの設計が可能になります。



ヘラマンタイトンは、シリーズ6モジュールについて他社にはない豊富な知識を蓄積しています。私たちは、新たな設計をご検討の皆様に、こうしたノウハウを積極的にご提供しています。サンプルや詳しい情報をご希望の方は、ヘラマンタイトンまでお問い合わせください。
