2024/10/24

電気工事に役立つ結束バンドのご紹介

結束バンド「インシュロック」は、プロユースの製品として40年以上にわたり、高い評価をいただいています。

インシュロックタイ（結束バンド）は各種ケーブルの結束作業において、大幅な作業コスト削減、安全性の向上を実現する資材として、ビル、住宅、電気設備などの工事現場、工場設備において広く採用され、現在では結束バンドの代名詞として広く認知いただいています。

今回は、ロングセラー商品である「ABタイ」や、耐薬品性・耐熱性・耐塩害性に優れ、紫外線の当たる屋外や高温環境下、沿岸部や降雪地帯での施工に最適な結束バンド「ガルバロック」など、電気工事に最適な結束バンド製品群をご紹介します。

■結束バンド：ABシリーズ

■結束バンド：ガルバロック・シリーズ

■結束バンド：マーキングタイ

■結束バンド：PF管支持用省スペースプッシュマウントタイ

■結束バンド：ワイドリリースタイ

■結束バンド：メタルタイ・シリーズ

■結束バンド：エンドレスタイ・シリーズ

■結束バンド：吊りボルトタイ

■まとめ

結束バンド：ABシリーズ

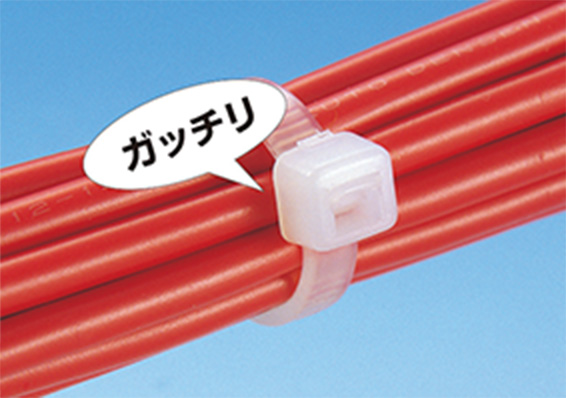

ABタイ（結束バンド）は横ズレ防止力に優れ、軽い挿入抵抗で確実に固定し、バンド部は作業しやすい適度な柔軟性を持つのが特長です。

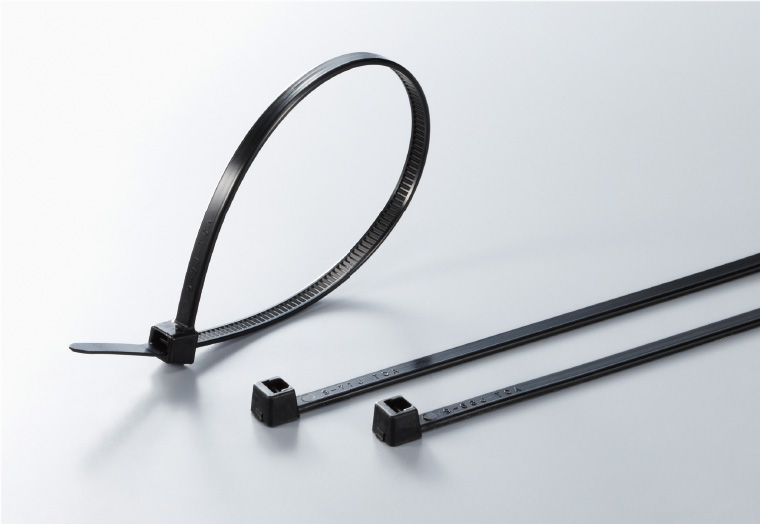

屋内でご使用になれる標準グレード（乳白色）、屋外や屋内の紫外線が当たる場所でご使用になれる耐候グレード（黒色）、建物の外壁やエアコンなどの空調設備にも馴染む耐候性カラータイ（アイボリー色/グレー色）をご用意しております。

製品の特長

横ズレ防止力に優れたバンド構造
軽い挿入抵抗で確実に固定できるヘッド機構
バンドは、作業しやすい適度な柔軟性
作業者や被結束物に負荷が掛からない、Rのついたなめらかなバンド面

結束バンド：ABシリーズの詳細はこちら

結束バンド：ガルバロック・シリーズ

太陽光発電パネル施工用結束バンドのパイオニアとして、圧倒的な販売実績を誇る結束バンドです。
約20年相当の耐候性促進試験時間経過後、ほとんど強度の低下がみられません。また、耐塩害性・耐薬品性にも優れており、沿岸部、降雪地帯での施工に最適です。

＊耐候性促進試験の結果は実測値であり、個々の耐候性能を保証するものではありません。一定条件下での参考データであり、実使用での耐久性（耐用年数）とは異なります。

＊NETIS（新技術情報提供システム）登録製品は「ガルバロック・スタンダード形状」のみになります。

製品の特長

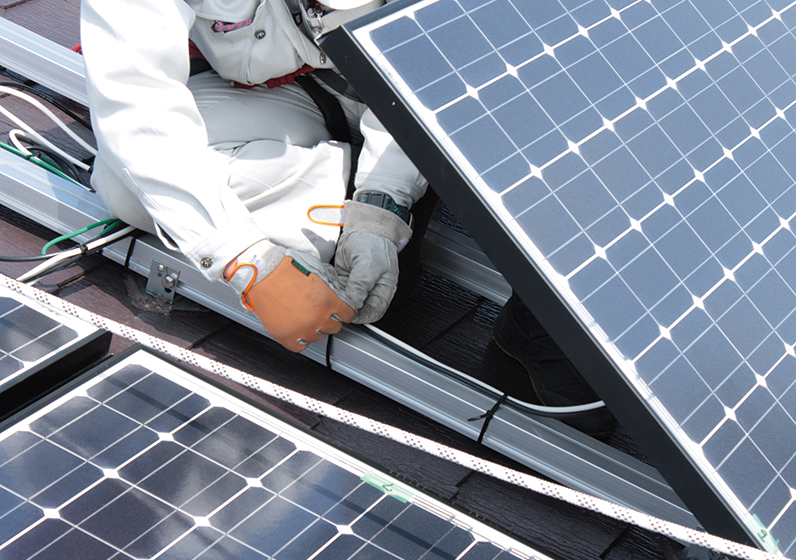

ガルバロック（結束バンド）は、太陽光発電システムでのソーラーパネルの配線施工用として開発された結束バンドです。
主原料はヒマシ植物の実からなる植物由来度94%以上のバイオマスプラスチックであり、二酸化炭素の削減及び地球温暖化防止に貢献する環境にやさしい製品です。
11ナイロン製で、耐候性・耐塩害性・耐薬品性に優れています。塩化カルシウムや塩化亜鉛などの腐食生成物に侵されることなく、長期間、結束力を維持します。

使用用途

ソーラーパネルの配線施工
屋外の亜鉛めっき鋼板周辺での配線施工
結束バンドの塩害、塩化カルシウム対策
融雪剤・凍結防止剤の影響が考えられる山間部や降雪地帯での配線施工など

結束バンド：ガルバロック・シリーズの詳細はこちら

結束バンド：マーキングタイ

ケーブルを束ねて識別表示するインシュロックタイ（結束バンド）です。カラー製品は、電線束を分類でき、色付きのため一目で判別することができます。

＊タグ部への表示には、TABTAGラベルか、油性ペンなどをお使いください。マーキング受注も承ります。

結束バンド：マーキングタイの詳細はこちら

結束バンド：PF管支持用省スペースプッシュマウントタイ

PF管支持用省スペースプッシュマウントタイは、電路支持金具の取付穴に差し込むだけで、PF管を固定することができるインシュロックタイ（結束バンド）です。
プッシュマウントの矢じりは、ラジオペンチなどで取り外すことが可能です*。
また、バンド部はマイナスドライバーなどでロックを解除することができます*。
PF管呼び径16、22、28の幅広いPF管サイズに対応します。

＊：工具の押し付け過ぎや、繰り返しの取り外し・ロックの解除はご遠慮ください。

製品の特長

穴径φ14mmであれば、C型だけでなくL型・ H型など、様々な形状の電路支持金具に取り付けることが可能です。
ストラップ幅が12.7mmと太幅のため、PF管のほか電線束などもしっかりと結束・固定することができます。
横ズレ防止のリブ付きでPF管をしっかりと固定することが可能です。

使用用途

マンション、店舗、オフィス、工場の屋内電気・配管設備工事など

結束バンド：PF管支持用省スペースプッシュマウントタイの詳細はこちら

結束バンド：ワイドリリースタイ

ワイドリリースタイは幅12.7mmのワイドストラップで、PF管などの樹脂管へ負荷をかけずにしっかり結束できるほか、結束径を細かく調整することで、冷媒配管などを凹ませることなく結束が可能です。
M4サイズのビスを使用して壁面にしっかりと固定することができ、ビス穴が4つあるため、固定時のヘッド位置を自由に設定することができます。
リピート機能により取り外しでき、ビスを抜かずに壁面に固定したまま再利用、配線・配管の追加が可能です。

製品の特長

タイ幅が12.7ｍｍと幅広のため、PF管などの樹脂管へ負荷をかけずにしっかり結束でき、冷媒配管を凹ませることなく結束できます。
再結束用のレバーにより取り外しでき、ビスを抜かずに壁面に固定したまま再利用、配線の追加が可能です。
通常のインシュロックタイ（結束バンド）としても使用できるため、弊社製品のコンクリートアンカー (CA1)との併用も可能です。

使用用途

空調配管
床壁面配線・配管など

外壁となじみやすいためエアコンの室外機の配管固定に最適
床下の配線・配管固定

結束バンド：ワイドリリースタイの詳細はこちら

結束バンド：メタルタイ・シリーズ

STB・MBTタイプ

ヘッド内部にステンレススティールのボールが入っている、ボールロック式のメタルタイです。このボールはタイをスムーズに挿入させると共に、結束後はボールとボールの格納部の傾斜で強い摩擦力を発生させるため、強力な結束力を得ることができます。屋内・屋外はもちろん、地下埋設や海中など厳しい環境での使用に適しています。

パンチロックタイプ

メタルタイ・パンチロックタイプは、新方式「パンチロック機構」を採用し、耐振動性が大幅に向上しました。硬質電線、配管など、表面が硬いものを結束しても緩みが発生せず、強固な結束を実現します。

MBTフルコーティング・メタルタイ

メタルタイ STB・MBTタイプと同様、ヘッド内部にステンレススティールのボールが入っているボールロック式機構により、ストラップをヘッドに挿入するだけで、素早く強力な結束が可能です。また、ストラップはポリエステルでフルコーティングされているため、結束したケーブル表面の損傷や、異種金属接触腐食を防止できます。

使用用途

屋外電気工事
車両などの配線・配管や断熱材・保護材の固定
防犯カメラ・防犯灯の配線など

結束バンド：メタルタイ・シリーズの詳細はこちら

結束バンド：エンドレスタイ・シリーズ

エンドレスタイは優れた結束強度で、長期間ガッチリ結束します。ストラップはリール状のため、結束径を問わず、大口径の結束も可能です。通信・電設工事用をはじめ様々な用途で、多くのお客様にご採用いただいています。

製品の特長

エンドレスタイ耐候グレードの材料に用いている耐候性ポリアセタールは、弊社の試験で 20年の屋外暴露後も強力な性能を保持することが実証されています。
太径・垂直幹線ケーブルをガッチリ結束します。
リールストラップ表面のアヤ目加工により、滑りにくく、グローブをしたままでの作業性に優れます。

使用用途

電話ケーブル、電力ケーブルなどの垂直結束
幹線設備工事
防犯カメラ・防犯灯の配線など

通信工事：携帯電話用給電線結束例
電設工事：電気設備垂直幹線結束例

結束バンド：エンドレスタイ・シリーズの詳細はこちら

結束バンド：吊りボルトタイ

吊りボルトタイは、W3/8（3分）ボルトの任意の位置でカチッと挟むだけで簡単に固定でき、ネジや工具などが必要ありません。
最大結束径がφ50mmまでのため、PF管などの樹脂管や各種ケーブルの配管・配線など様々なアプリケーションに使用することができ、部品点数の削減にも貢献します。
再結束用のレバーがあり、レバーを下げると簡単にロックを解除することができるため、再結束や仮止め用途として使用することが可能です。
