ラチェットPクランプ
- ●１ピースデザインで、ワンタッチで配線を取り付けることができます。取り付け後もクランプ部のロックを簡単に解除できるため、作業性に優れています。
- ●一般的なP型クリップとは異なり、配線の取り付けや固定位置の調整が簡単です。また、１サイズで様々な結束径に対応可能なため、部品点数の削減に貢献します。
- ●クランプ部が樹脂製のため、金属クリップのようにケーブル被覆などを傷つけることがありません。
製品の特長
プレート部が短いタイプと長いタイプを組み合わせた場合＊、1本のボルトを使用して最大4系統の配線を固定することができます。
参考例：RCA180SM8、RCA180LM8
＊：組み合わせが不可能な型番があります。
使用方法
簡単に位置調整が可能
先に位置決めをして、筐体へボルトで取り付けることで、後工程で複数のラチェットPクランプへ一度に配線を 挿入・固定でき、正確な位置調整が容易にできます。
作業効率が大幅にアップ
前工程でワイヤーハーネスにラチェットPクランプを組み付けし、後工程で筐体へ取り付けることで、作業効率の向上に貢献します。
作業性に徹底的にこだわった特徴

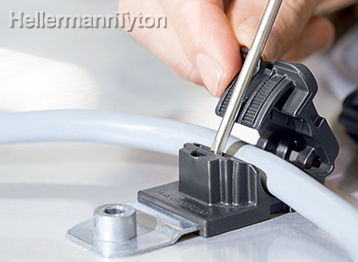

マイナスドライバーでロックを解除できるため、調整やメンテナンスも可能です。
仕様
| 材質 | クランプ部：66ナイロン プレート部：亜鉛めっき鋼 |
|---|---|
| 色 | クランプ部：黒 プレート部：シルバー |
| 環境負荷物質管理情報 |
|
| 常時使用温度範囲 | -40℃～+125℃ |
| グレード |
標準
耐候
耐熱
耐薬品
難燃 |
| UL難燃グレード（主原料） |
UL94HB
UL94V-2 UL94V-0 |
型番表
【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。
| 型番 |
結束径 φd(mm)＊ （参考値） |
プレート部 長さ |
寸法(mm) |
販売単位 （個） |
図面 ダウンロード |
||||
|
全長:L (参考値) |
幅:A |
E (参考値) |
φD | 適用 ボルト | ケース | ||||
| RCA180SM8 | （6.2～13.7） | ショート | (83.1) | 34.9 | (50.5) | 8.31 | M8 | 300 | 図面 |
| RCA180SM10 | ショート | (83.1) | (50.5) | 10.29 | M10 | 300 | 図面 | ||
| RCA180MM8 | ミディアム | (105.1) | (72.5) | 8.31 | M8 | 200 | 図面 | ||
| RCA180LM8 | ロング | (134.1) | (101.5) | 8.31 | M8 | 200 | 図面 | ||
| RCB180SM8 | (12.7～19.5) | ショート | (83.1) | (52.8) | 8.31 | M8 | 280 | 図面 | |
| RCB180SM10 | ショート | (83.1) | (52.8) | 10.29 | M10 | 280 | 図面 | ||
| RCB180MM8 | ミディアム | (105.1) | (74.8) | 8.31 | M8 | 200 | 図面 | ||
| RCB180LM8 | ロング | (134.1) | (103.8) | 8.31 | M8 | 200 | 図面 | ||
| RCC180SM8 | (19.4～36.0) | ショート | (103.0) | (62.3) | 8.31 | M8 | 160 | 図面 | |
| RCC180SM10 | ショート | (103.0) | (62.3) | 10.29 | M10 | 160 | 図面 | ||
| RCD180SM8 | (36.0～51.0) | ショート | (115.5) | (70.0) | 8.31 | M8 | 160 | 図面 | |
＊：結束径の最小値はクランプ部の歯が完全に嵌合した状態、最大値はクランプ部の歯が３枚嵌合した状態の直径です。
ラチェットPクランプ用ソフトインサート 仕様
| 材質 | 熱可塑性エラストマー |
|---|---|
| 色 | 黒 |
| 環境負荷物質管理情報 |
|
| 常時使用温度範囲 | -40℃～+90℃ |
| グレード |
標準
耐候
耐熱
耐薬品
難燃 |
| UL難燃グレード（主原料） |
UL94HB
UL94V-2 UL94V-0 |
ラチェットPクランプ内側に取り付ける、専用の保護（緩衝）材です。被結束物の被覆の保護やケーブルの横ズレ防止に役立ちます。
型番表
【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。
