マーキングタイ(66ナイロン標準)

マーキングタイは、ケーブルの結束と表示を同時に行うタグ付き結束バンドです。

●ケーブルを束ねて識別表示するインシュロックタイです。

●タグ部への表示は、TABTAGラベルか、油性ペンなどをお使いください。

●マーキングタイIT18タイプのカラー商品をお使いになれば、電線束を分類し、一目で判別することができます。

●マーキングタイIT50タイプは、太径に対応しており、強固に結束することができるマーキングタイです。

仕様

材質 66ナイロン
乳白
環境負荷物質管理情報 RoHS適合 ハロゲンフリー
常時使用温度範囲 -40℃~+85
グレード
標準
耐候

耐熱

耐薬品

難燃

UL難燃グレード(主原料)

UL94HB

UL94V-2

UL94V-0

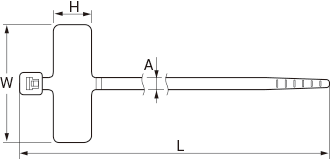

IT18R、IT18R-WDマーキングタイIT18Rタイプ

マーキングタイIT18R、IT18RD-W

IT18FL

マーキングタイIT18FL

マーキングタイIT18FL

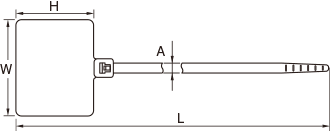

IT18I-FLマーキングタイIT18I-WHT

マーキングタイIT18I-WHT

IT18タイプ型番表

【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。

総合デジタルカタログ閲覧

型番 結束径
φ(mm)
寸法 mm ループ
引張強度
(最小値)
N(kgf)
適用工具 販売
単位
(本)
UL規格認定品 図面ダウンロード
全長
:L

:A
タグ
サイズ
:H
タグ
サイズ
:W
IT18R 7.0~23 100 2.5 8.0 25.0 80
(8.16)
EVO7SP
MK8
MK8-LT
100 図面
IT18FL 1.5~22 110 2.5 9.3 20.6 100 図面
IT18I-WHT 1.0~25 140 2.5 20 25 100   図面
IT18R-WD 13.0~23 100 2.5 13.5 30.0 100   図面

IT18タイプカラー商品型番表

型番 結束径
φ(mm)
寸法 mm ループ
引張強度
(最小値)
N(kgf)
適用工具 販売
単位
(本)
図面ダウンロード
全長
:L

:A
タグ
サイズ
:H
タグ
サイズ
:W
IT18R-B 7.0~23 100 2.5 8.0 25.0 80
(8.16)
EVO7SP
MK8
MK8-LT
100 図面
IT18R-BLU 7.0~23 100 2.5 8.0 25.0 80
(8.16)
100 図面
IT18R-GRN 7.0~23 100 2.5 8.0 25.0 80
(8.16)
100 図面
IT18R-RED 7.0~23 100 2.5 8.0 25.0 80
(8.16)
100 図面
IT18R-YLW 7.0~23 100 2.5 8.0 25.0 80
(8.16)
100 図面
IT18FL-B 1.5~22 110 2.5 9.3 20.6 80
(8.16)
100 図面
IT18FL-BLU 1.5~22 110 2.5 9.3 20.6 80
(8.16)
100 図面
IT18FL-GRN 1.5~22 110 2.5 9.3 20.6 80
(8.16)
100 図面
IT18FL-RED 1.5~22 110 2.5 9.3 20.6 80
(8.16)
100 図面
IT18FL-YLW 1.5~22 110 2.5 9.3 20.6 80
(8.16)
100 図面

マーキングタイIT50タイプ

IT50タイプ型番表

【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。

総合デジタルカタログ閲覧

型番 結束径
φ(mm)
寸法 mm ループ
引張強度
(最小値)
N(kgf)
適用工具 販売
単位
(本)
UL規格認定品 図面ダウンロード
全長
:L

:A
タグ
サイズ
:H
タグ
サイズ
:W
IT50R 10~44 210 4.7 28.0 12.8 225
(22.94)
EVO7SP
MK8
MK9
MK9RE-F
100 図面
IT50R/2 10~44 205 4.7 26.3 29.0 50 図面
IT50R/3 10~44 205 4.7 26.3 46.0 50 図面
IT50L 19~100 380 4.7 56.0 12.8 100 図面

アロータイ

液体配管、エアー配管の流れ方向を示し、内容物の表示も可能な「アロータイ」はこちらのページです。
