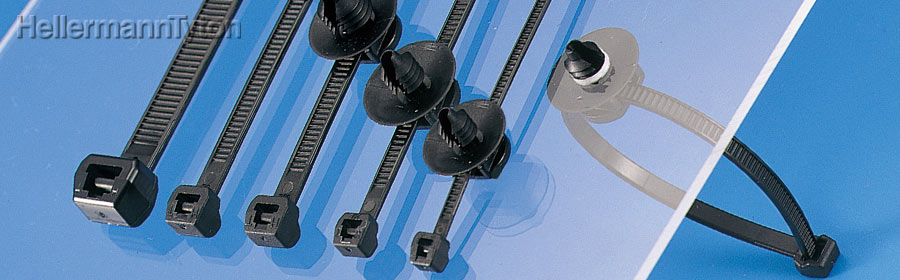

ファーツリーマウント付きタイ（アウトサイドセレーション）
ファーツリーマウント付きタイ®（アウトサイドセレーション）は、インシュロックタイとの組み合わせ製品（２ピース）で、 被覆の柔らかいハーネス結束、固定用です。
- ●ファーツリーマウントとアウトサイドセレーションのインシュロックの組み合わせ商品です。
- ●アウトサイドセレーションタイは、結束後、セレーションが外側に出るので、電線の表面を傷つけにくく、被覆が柔らかい電線の結束に最適です。
- ●広い範囲の板厚に対応し、貫通穴とメネジ(タップ穴)に固定可能※なため、部品点数の削減に貢献します。※ FT3、FT8タイプは除く。
仕様
| 材質 | 66ナイロン |
|---|---|
| 色 | 黒 |
| 環境負荷物質管理情報 |

|
| 常時使用温度範囲 | -40℃～+105℃ |
| グレード |
標準
耐候
耐熱
耐薬品 難燃 |
| UL難燃グレード（主原料） |
UL94HB
UL94V-2
UL94V-0 ※ T30ROSFT5-HSB、T30ROSFT6-HSB、T50ROSFT5-HSB、T50ROSFT6-HSB、T120ROSFT11-HSBは、UL94HBです。 |
型番表
【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。
| 型番 |
最大 結束径 φ(mm) |
寸法(mm) |
取付 板厚 (mm) |
取付 穴径 φ(mm) |
適用 メネジ |
ループ 引張強度 （最小値） N(kgf) |
適用 工具 |
販売 単位 (本) |
図面ダウンロード | |
| 全長：L | 幅：A | |||||||||
| T18ROSFT3-HSB | 20 | 100 | 2.5 | 1.5-3.0 |
M3 (ネジ専用) |
M3 | 80(8.16) |
EVO7ISP MK8 MK8-LT |
100 | 図面 |
| T18ROSFT4-HSB | 20 | 100 | 2.5 | 1.0-3.0 | 3.3-4.0 | M4 | 80(8.16) | 100 | 図面 | |
| T30ROSFT4-HSB | 31 | 145 | 3.4 | 1.0-3.0 | 3.3-4.0 |
135 (13.77) |
EVO7ISP MK8 EVO9SP |
100 | 図面 | |
| T30ROSFT5-HSB | 145 | 3.4 | 0.7-3.0 | 4.5-5.0 | M6 | 100 | 図面 | |||
| T50ROSFT5-HSB | 45 | 200 | 4.6 | 0.7-3.0 | 4.5-5.0 |
225 (22.94) |
100 | 図面 | ||
| T30ROSFT6-HSB | 31 | 145 | 3.4 | 0.75-3.0 | 6.4-7.1 | M8 |
135 (13.77) |
100 | 図面 | |
| T50ROSFT6-HSB | 45 | 200 | 4.6 | 0.75-3.0 | 6.4-7.1 |
225 (22.94) |
100 | 図面 | ||
| T50ROSFT7-HSB | 45 | 200 | 4.6 | 0.8-7.0 | 6.5-7.0 | 100 | 図面 | |||
| T50LOSFT7-HSB | 100 | 384 | 4.6 | 0.8-7.0 | 6.5-7.0 | 50 | 図面 | |||
| T50ROSFT8-HSB | 45 | 200 | 4.6 | 0.8-6.0 |
7.7-8.0 (貫通穴専用) |
貫通穴 専用 |
100 | 図面 | ||
| T50LOSFT8-HSB | 100 | 384 | 4.6 | 0.8-6.0 |
7.7-8.0 (貫通穴専用) |
50 | 図面 | |||
| T50ROSFT10-HSB | 45 | 200 | 4.6 | 0.8-5.0 | 9.7-10 | M12 | 100 | 図面 | ||
| T50LOSFT10-HSB | 100 | 384 | 4.6 | 0.8-5.0 | 9.7-10 | 50 | 図面 | |||
| T120ROSFT11-HSB | 95 | 385 | 7.6 | 0.8-4.5 | 6.5-7 | M8 |
533.4 (54.39) |
EVO9SP MK11 MK15 |
50 | 図面 |
