Zタイ

製品一覧

Zタイ

「Zタイ®」は、ステンレス爪ロック式結束バンドより優れた耐振動性と耐衝撃性を実現した、最強のヘッドを持つ結束バンドです。

●プラスチック一体成形品でありながら、優れた耐振動性と耐衝撃性、機械的強度があります。

●ループ引張強度が高く、強固に結束できるだけでなく、ストラップをヘッドに入れる際の挿入抵抗が低く、作業性にも優れています。

●弊社で行った振動試験、落下衝撃試験においても、ステンレス爪ロック式や、一般的なヘッド構造の結束バンドを大きく上回る強度を持つことが確認されました。

●モーター周り、工作機械、製造機械や鉄道車両、自動車、船舶など、振動が多く発生する場所での結束に最適です。

●ご使用環境に合わせ、屋内用の標準グレードと屋内外用の耐候グレードを取り揃えております。

用途例

  • 鉄道車両
  • 船舶
  • 自動車
  • 建機
  • その他、輸送機械
  • 電気工事
  • 産業・工作機械
  • 社会インフラ設備
製品の特長
最強ヘッドの理由

ヘッドを多角形にすることで、ヘッドにかかる応力( 内圧) を分散させ、衝撃や振動に強く、さらにループ強度も向上しています。

Zタイヘッド構造

振動試験

 【試験条件】 使用マンドレル:φ55mm 結束工具:MK9(高緊縛状態)試験品:Z130R-HSW(幅7.8mm)とA社・B社製ステンレス爪ロック式結束バンド(幅7~7.6mm)で比較。

【試験方法】 マンドレル結束後、可動側マンドレルを振動方向へ引っ張り、内圧のかかった状態にし、振動させ、結束が外れるまでの時間を比較。

Zタイ振動試験

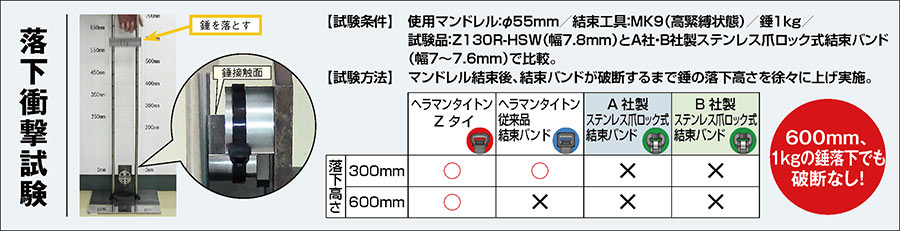

落下衝撃試験

 【試験条件】 使用マンドレル:φ55mm/結束工具:MK9(高緊縛状態)/錘1kg/試験品:Z130R-HSW(幅7.8mm)とA社・B社製ステンレス爪ロック式結束バンド(幅7~7.6mm)で比較。

【試験方法】 マンドレル結束後、結束バンドが破断するまで錘の落下高さを徐々に上げ実施。

Zタイ落下衝撃試験

Zタイの引張強度

Zタイのループ引張強度(規格値)

Z80R(幅5mm)と、ヘラマンタイトン製(幅4.8mm)で比較。

Zタイの挿入抵抗

挿入抵抗

Z130R-HSW(幅7.8mm)とA社・B社製(幅7~7.6mm)サイズで比較。

関連動画
Zタイ製品一覧

Zタイ標準グレード

Zタイ(66ナイロン標準)

Zタイの標準品で屋内でご使用になれます。

Zタイ耐候グレード

Zタイ(66ナイロン耐候)

Zタイの耐候グレードで屋内外でご使用になれます。

製品に関するご質問、ご相談、代理店紹介などお気軽にお問い合わせください。
