対象穴径φ7.0mm:リリースプッシュマウントタイ(矢じりタイプ、オフセット)

プッシュマウントタイ

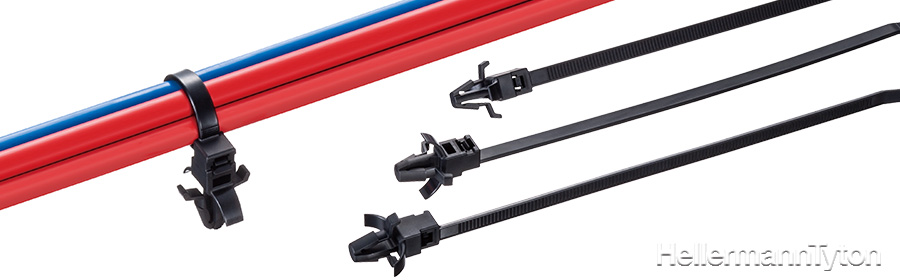

リリースプッシュマウントタイRR50SWPM7-HSW

パネルの取付穴に差し込んだ後でも引き抜き(リリース)が可能なプッシュマウントタイ
  • ●パネルや筐体の取付穴に差し込んだ後でも引き抜き(リリース)が可能なプッシュマウントタイです。
  • ●従来品よりもパネル裏の出代を低減しました。
  • ●リリースレバーと矢じり部を一体化したことで取付穴への差し込み時、リリース時の作業性が向上しました。

製品動画

プッシュマウントタイ材質別仕様表

型番後ろの付番 材質 グレード UL難燃グレード(主原料) 使用温度範囲 環境負荷物質情報
-HSW 66ナイロン 耐熱・耐候 UL94V-2 -40℃〜+110℃ RoHS, HF

リリースプッシュマウントタイ

リリースプッシュマウントタイ

パネル裏面の出代は6.8mmとφ7.0mm穴用プッシュマウントタイでは最小級です

リリースプッシュマウントタイ

矢じり部とリリースレバーが一体化したことで、差し込み時の安定性に優れ、作業性が向上しています。パネルへワイヤーハーネスを取り付け後も、リリースレバーをつまむことで、簡単にパネルから取り外すことができます。

リリースプッシュマウントタイ

リリースプッシュマウントタイ

型番表

【ご注意】総合カタログよりホームページ情報が早く更新されるため、ホームページ上の記述と総合カタログの製品仕様情報が異なる場合がございます。

総合デジタルカタログ閲覧

型番 結束径
φ(mm)
寸法(mm) 取付板厚
mm
取付穴径
φ(mm)
ループ
引張強度
(最小値)
N(kgf)
販売単位
(本)
図面
ダウンロード
全長
RR50SWPM7-HSW 1.5~35.0 170 4.8 1.0~2.6 6.9~7.1 225
(22.94)
100 図面
